Broadcom ACPL-M61M 2.5V/3.3Vデジタル・オプトカプラ
Broadcom ACPL-M61M 2.5V/3.3Vデジタル・オプトカプラには、LED技術と統合高ゲイン光検出器が組み合わされており、低電力消費と高動作温度ニーズをもたらしています。ACPL-M61Mは、2.5V/3.3V供給電圧が特徴で、-40°C～125°Cの完全工業温度範囲でのACおよびDCのオペレーショナル・パラメータが確保されています。このさらなる高動作温度は、熱暴走を最小限に抑え、温度関連の設計マージンを低減することに役立ちます。
ACPL-M61Mは、1.6mA～の低電力LED駆動電流を消費し、外部駆動バッファを削減できます。このデバイスは、省エネ効率を実現しており、過酷な工業動作条件に対する耐性があります。
特徴
- 供給電圧: 2.5V/3.3V
- 広い工業温度全体でのACおよびDC性能を保証: –40°C～+125°C
- 低供給電流IDD: 最大1.5mA
- 低LED入力駆動電流IF: 最小1.6mA
- パッケージ: SO-5
- 高データ・レート: 最小10MBd
- コモン・モード除去 (CMR): 最小20kV/μs @ VCM = 1000V
- 安全性承認:
- UL 1577 - 1分間で3750Vrms
- CSA
- 強化絶縁のためのIEC/EN/DIN EN 60747-5-5
アプリケーション
- 通信インターフェイス: RS485、CANbus
- ASICシステム・インターフェイス
- A/D、D/A変換向けデジタル絶縁

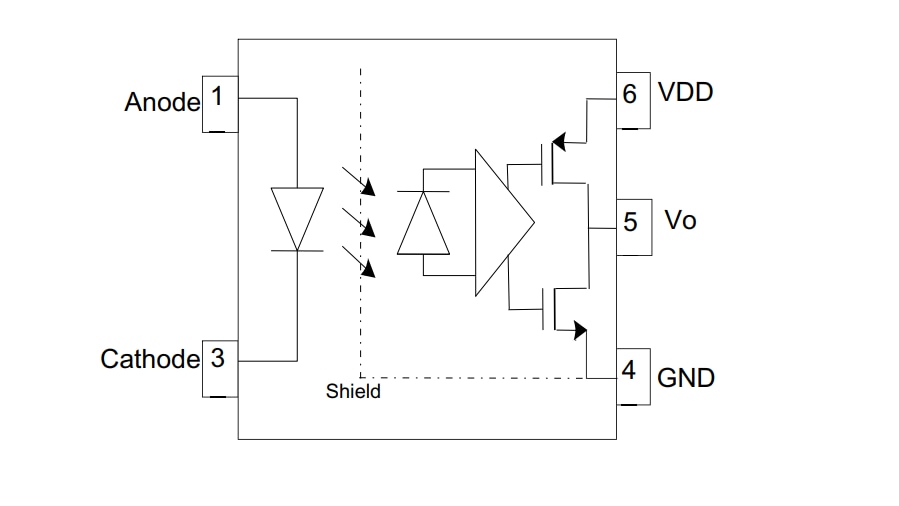

機能図
