Broadcom ASCB-UTC2 2828 3色PLCC-6 LED
Broadcom ASCB-UTC2 2828 3色PLCC-6 LEDは、2.8mm x 2.8mmの小型パッケージで各色に対して個別にアドレス指定可能なピンを提供します。ASCB-UTC2 LEDは、完全ブラックボディが特徴で、小型ピッチ・ディスプレイのコントラストを強化します。Broadcom ASCB-UTC2 2828 3色PLCC-6 LEDは、簡単なピックアンドプレース組み立てが可能で、テープとリール形式で梱包されています。ASCB-UTC2は、フルカラー・ディスプレイ・アプリケーションでの使用を目的に設計されています。
特徴
- PLCC-6パッケージ、完全ブラックボディ
- ポッティング・プロセスを向上させる短いリード
- 拡散カプセル化
- リフローはんだ付けプロセスとの互換性あり
- MSL 5a
仕様
- 光度（標準）
- 赤色: 530mcd
- 緑色: 1000mcd
- 青色: 210mcd
- 主波長（標準）
- 赤色：621nm
- 緑色: 522nm
- 青色: 470nm
- ピーク波長
- 赤色: 628nm
- 緑色: 516nm
- 青色: 466nm
- 105°視野角
- 100mAピーク順方向電流
- DC順方向電流
- 赤色: 50mA
- 緑色: 30mA
- 青色: 30mA
- 消費電力
- 赤色: 120mW
- 緑色: 102mW
- 青色: 102mW
- +105°C LED接合部温度
- -40°C～+85°C動作温度範囲
- パッケージ 2.8mm x 2.8mm x 2.4mm

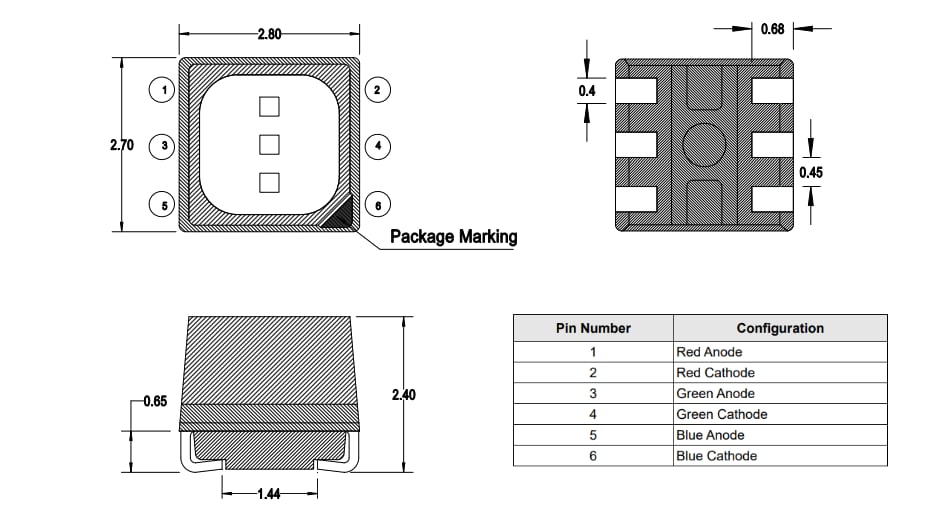

パッケージ寸法
アプリケーションノート
