LPSシールドパワーインダクタ

Coilcraft LPSシールドパワーインダクタ

Coilcraft LPSシールドパワーインダクタは、実質的にEMIを除去する磁気的に密閉された設計を提供します。Coilcraft LPSシールドパワーインダクタは、高い飽和電流定格を供給でき、薄型小型フットプリントのパッケージになっていて、高インダクタンス値が備わっており、1500Gの減速に耐える頑丈な構造です。

新しい部品番号通知
Coilcraftは、銀-パラジウム-白金メッキが施されたものを取り換え、すべてのLPSシリーズインダクタを改善しました。また、 RoHSに準拠しており、銀端子の上にニッケル、その上にハロゲンフリーマットスズが施されています。


特徴
  • 磁気的に密閉された設計によってEMIを事実上排除し、基板レイアウトを簡素化
  • より高い飽和電流定格によって、より小型のインダクタを使用して同じ量の電流処理が実現
  • 薄型で、より良い性能を最も薄いモバイルデバイスで実現
  • 業界最高クラスのインダクタンス値が備わっており、ELおよびLEDバックライトドライバに最適
  • 頑丈な構造になっており、数百回の落下試験で1500Gの減速に耐える


高さ ベースの寸法
3.15 x 3.15mm 3.4 x 3.4mm 4.1 x 4.1mm 4.4 x 4.4mm 5 x 5mm 6.2 x 6.2mm

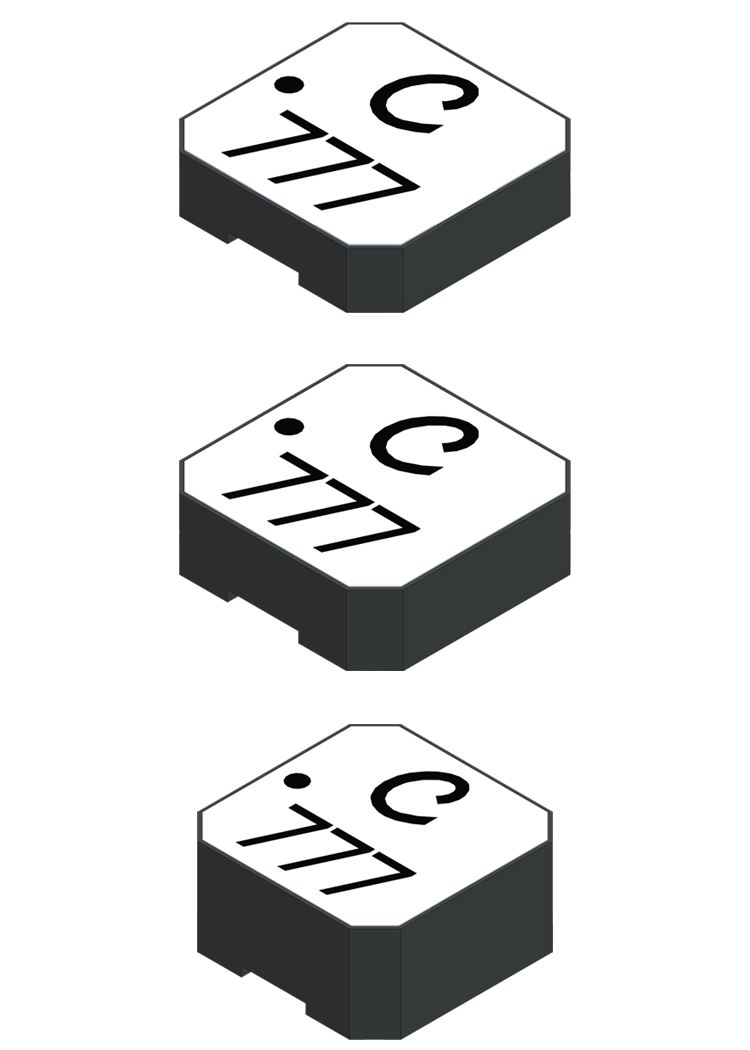

0.8mm LPS3008

0.56～330µH

-

-

-

-

-
1mm LPS3010

0.47～330µH

-

-

-

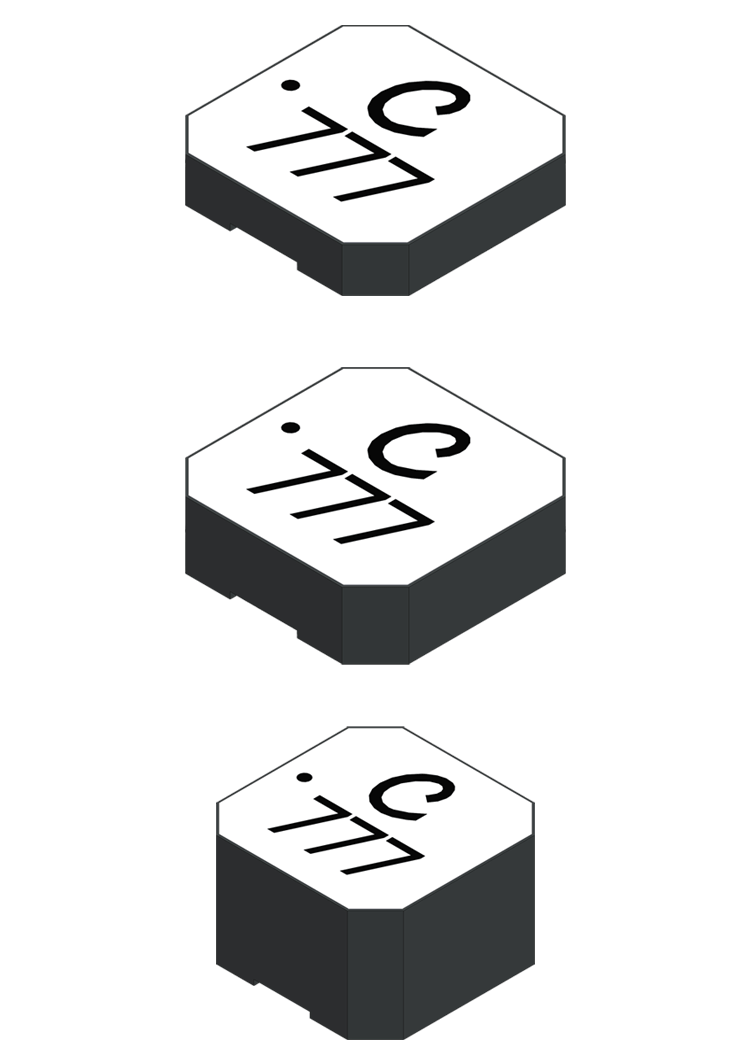

 LPS5010

0.47～1000µH

-
1.2mm

-

-

 LPS4012

0.33～3300µH

-

-

-
1.4mm

-

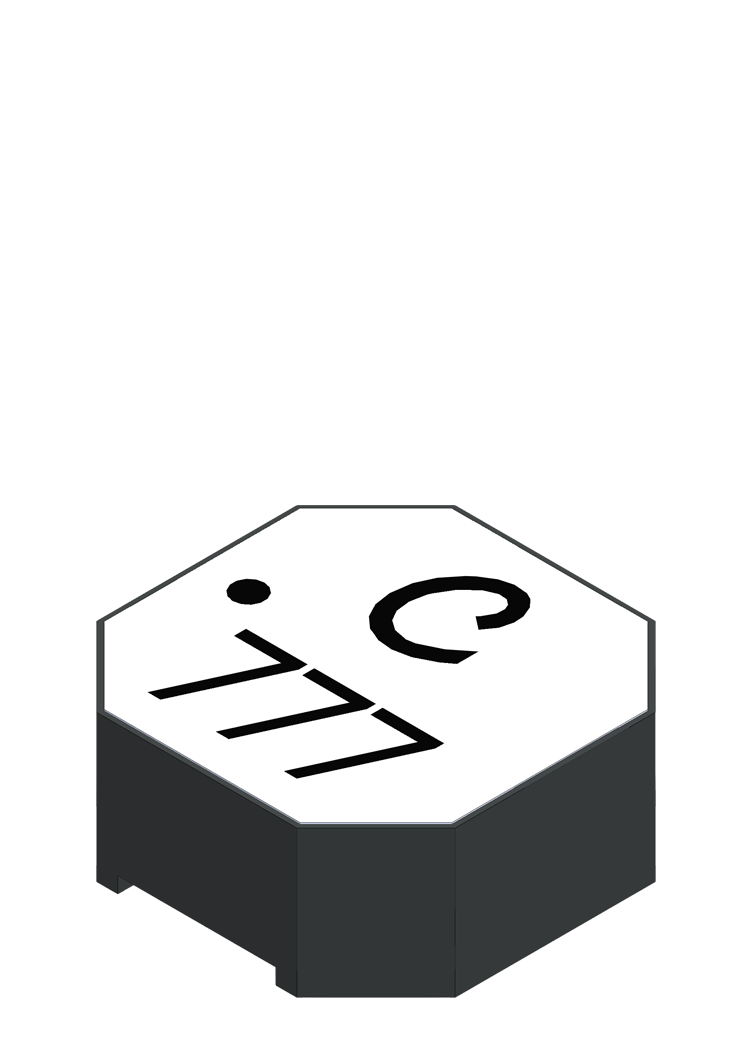

 LPS3314

1～1500µH

-

 LPS4414

0.3～3300µH

-

-
1.5mm LPS3015

1～330µH

詳細

-

-

-

 LPS5015

1.0～4700µH

-
1.8mm

-

-

 LPS4018

0.56～3300µH

詳細

-

-

-
2.5mm

-

-

-

-

-

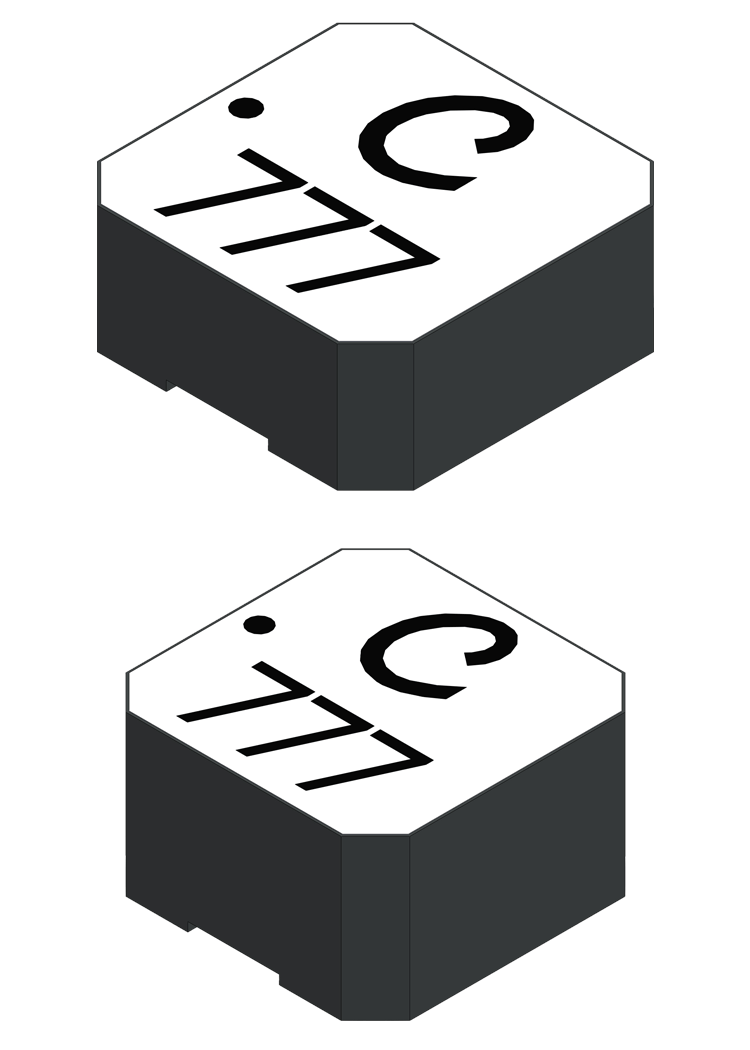

 LPS6225

1.2～10000µH
3mm

-

-

-

-

 LPS5030

0.9～4700µH

-
3.5mm

-

-

-

-

-

 LPS6235

6.8～10000µHの
