屋外用LED照明ソリューション

屋外用LED照明ソリューション

Mouserは、1つの明るいソリューションを構築する数多くの優れた製品をもたらします。 渡過電圧保護ソリューションを用いて、電気サージから屋外用/商用LED照明器具を保護します。

Littelfuse LSP05/LSP10熱保護サージ保護モジュールは、過渡過電圧保護に対して屋外/商用LED照明器具での使用向けに特別に設計された自己保護デバイスです。 前世代と同じ小さな発光面（LES）において最大で33%高い効率を実現する、CreeのXLamp® CXB LEDアレイといったLEDアレイの保護が可能です。

Mean Wellは、Cree XLamp® CXB LEDアレイ向けに直接の互換性があるドライバであるLED電源を提供します。 Molexは、CreeのXLamp® CXB LEDアレイを含めたLED COBアレイ取り付け用に、無はんだソリューションの品揃えを生産しています。 これらの高温ホルダーを使用すると、特別な工具を必要とせずにLEDを照明アプリケーションに簡単に統合できます。

概要

LED照明はますます次のような屋外用途で、従来の照明ソリューション（水銀蒸気、金属ハロゲン化物、ナトリウム蒸気）を代替しています。

  • デジタル看板
  • フットライト
  • 駐車ガレージ
  • 道路照明
  • 街灯
  • 交通信号
  • トンネル照明
  • ウォールウォッシュライト

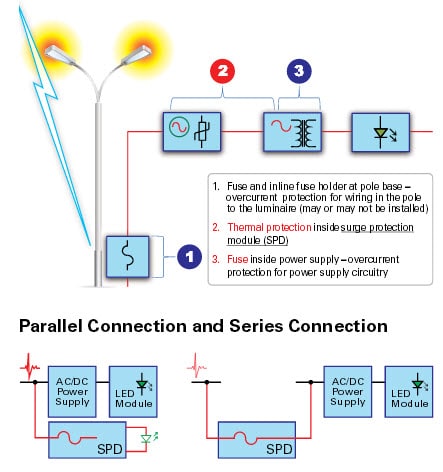

LEDソリューション図

これは、LEDの効率の技術革命（より高いルーメン/ワット）、二次光学系（良いレンズ/反射）、高い熱放散の結果です。 照明器具に損傷を与える可能性があるAC電力線における過渡サージイベントは、屋外のLED照明設備に重大な脅威を示しています。

Mouser ElectronicsはLEDアレイ、LEDアレイホルダー、電源、適切なサージ保護モジュールを備えたあらゆるソリューションを提供します。

Creeは高性能LEDに関して業界で最も広範なポートフォリオを提供します。  Creeの第2世代CXA LEDアレイであるCXB LEDアレイシリーズは、屋外照明アプリケーション用に最適化されています。

MolexチップオンボードLEDアレイホルダーは、システム全体のコストを引き下げて照明システムの信頼性を高めることに役立ちます。 簡単なねじ込み式接続により、リーン生産プロセスと最新のLED技術の容易な統合が可能です。  Molexは、Creeアレイと共に使用するLEDアレイホルダーの完全な品揃えを製作しています。

Mean WellはLEDスイッチング電源の先導的な製造業者です。  Mean Wellは最適な保護方式がLEDドライバモジュールに確実に組み込まれるように設計を行っています。その広範な製品の品揃えには、Creeが製造したLEDと共に適切に作動する電源もあります。

Littelfuseは回路保護における世界的なリーダーです。 迅速な熱応答を提供する熱的に保護された金属酸化物バリスタの構築（MOV）の堅牢なサージ保護モジュールを特別に設計・生産し、商用/屋外のLED照明器具の優れた過渡過電圧保護を実現しています。

マウサーエレクトロニクスは、全てのLED照明製品に必要なイノベーションをまとめました。

Littelfuse回路保護


雷誘起サージからの屋外用LED照明保護には、照明器具内の敏感な電子機器から独立した高電圧/電流過渡的干渉を流用することが必要です。さまざまなサージ保護デバイス（SPD）が屋外LED照明に使用されており、サージエネルギーを抑制してサージの影響を最小限にします。これらには、金属酸化物バリスタ（MOV）、ガス放出チューブ（GDT）、過渡電圧サプレッサ（TVS）ダイオードがあります。これらのコンポーネントは通常の動作下の回路で「スタンバイ」状態を維持するように設計されています。異常な高電圧過渡が発生した場合、過渡エネルギーの吸収を有効化して、スタンバイモードに戻します。MOVは高いサージエネルギー処理能力と過渡電圧に対する高速応答のために、電力分配パネルにおけるサージ保護用に幅広く使用されています。そのため屋外LED照明アプリケーションでのサージ保護デバイスとしての使用にも適しています。

Littelfuse LSP05およびLSP10サージ保護モジュールは、業界で最初の屋外照明アプリケーションを対象とした接続20kA可能表示サージアレスタのシリーズです。これらのサージ保護モジュールは商業用LED照明器具などの屋外の照明アプリケーションの過酷な環境向けに特別に設計されています。このデバイスには自己保護機能が備わっており、Littelfuse熱保護バリスタ（MOV）技術に基づいています。

これらのサージ保護モジュールは、IEEE C62.41.2 「Recommended Practice on characterization of Surges in Low-Voltage (1000 V and less) AC Power Circuits（低圧（1000V以下）のAC電源回路のサージ特性に対して推奨される対策」 カテゴリーC 10kV/10kA高露出条件に準拠した電子機器を保護します。また、US Department of Energy Municipal Solid-State Street Lighting Consortium(MSSLC)の市町村街灯向けモデル仕様にも準拠しており、UL1449タイプ4コンポーネントアセンブリリコグニションにも適合しています。

Littelfuse LSP05およびLSP10サージ保護モジュール用の照明アプリケーションには、屋外/商用LED 照明、道路照明、トラフィックライト、市町村の照明、デジタルサイネージ、ウォッシュウォールライト、駐車場とガレージ照明、倉庫照明、洪水照明、トンネル照明、住宅街路照明があります。

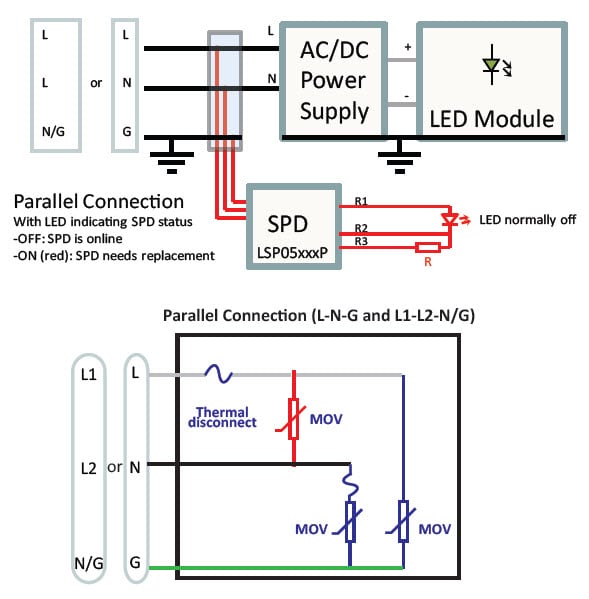

LSP05設計回路図
LSP05設計回路図

LSP10設計回路図
LSP10設計回路図

Mean Well LED電源

Mean Wellは12W～320Wの範囲で1,000モデル（100シリーズ）を超えるあらゆるLED電源製品を提供しています。またほとんどの製品がUL1310クラス2、UL8750、EN61347-2-13、EN61000-3-2クラスC（高調波電流）、IP20～67の特定規範に準拠しています。

Mean Well LED電源は次のような用途に最適です。

  • 街灯
  • 建築照明
  • 装飾照明
  • 組み込み照明
  • 屋内照明
  • 舞台や劇場の照明
  • LED信号

Mean WellのHLGおよびHVGはLED道路照明、屋外用LED照明、一般的な屋外用途に最適です。 汎用AC入力範囲との動作に適しています。 外部の要素から保護する金属ケースに格納されています。 また内部でポッティングされており、IP-65またはIP-67定格で提供されます。 広範な電力での使用が可能で、多種多様なアプリケーションに適合・使用できます。 さらにMean Wellの電源全てに高い効率性が備わっており、電力が熱として浪費されることなくLEDを駆動するために電子的に供給されるようになっています。 すべてのMean Well製品には5年間の標準保証が付いており、お客様は電源の寿命が長いので、ご安心頂けます。

Cree CXB LED

Creeは従来の照明ソリューションよりも、照明性能が改良され、より少ないエネルギーを消費し、メンテナンスの必要性が少ないLEDを提供しています。 実のところ多くのCree LEDの進歩により、今日のLED照明業界の基準が設定されました。Cree XLamp® CXB LEDアレイは、第2世代のCXAファミリーの中で最も小型で、同じ小型の
発光面
（LES）に比べて効率性が最大で33%高くなっています。これらのより高い性能の第2世代CXA LEDアレイは、前世代と同じ物理的な設計を共有しており、照明メーカーは追加費用をかけずに既存の光学的、機械的、電気的な設計要素を活用して、製品化に要する期間を短縮することができます。照明器具に構築すると、それらの前例のない定格寿命と小型で軽量な構成により、CXBシリーズは省エネのさらなるメリットを実現でき、改良のためのメンテナンスコストを大幅に削減できます。

Molex CXB LEDホルダー

LED技術は消費エネルギーの量を削減できることが実証されており、一般的な照明要件に対処するための信頼性が高く効率的でユーザーフレンドリーな手段になっています。

OEM照明器具の製造業者にとって理想的なMolexのLEDアレイルダーは、Cree XLampエネルギー効率の高いアレイLEDの設置工程を簡素化しており、手はんだを排除した圧縮接触を用いて設置時間を短縮しています。

Molexは他にはない内部相互接続技術を採用し、OEM設計にLEDアレイのはんだ無しLED取付方法を提供します。LEDアレイホルダーは、手やSMTはんだ付けまたは高価なSMT機器の必要性を排除し、LED設置プロセスを簡素化しています。このホルダーを使用するとLEDアレイを素早く器具に設置することができ、現場での交換が可能になって現在のアプリケーションへのアップグレードが促進されます。

LEDチップオンボード（CoB）プリホールド機能は、LEDアレイを最終組立より前にホルダーに固定することを可能にすることで設置時間を最小限にします。 その発光面（LES）を囲む統合ベベルを用いた平らな表面により、光出力を中断することなく、二次光学系の簡単な接続が可能です。 クリーンかつ仕上げ処理された家電を提供します。

​
