CUI Inc VQA2-S DC/DCコンバータ

CUI Inc VQA2-S DC-DCコンバータは、デュアル安定化出力が可能で、強化絶縁を備えています。これらのコンバータは、絶縁電圧7000VDC、最大5pFの絶縁の能力を持ちます。VQA2-Sコンバータには多彩な入力/出力バリエーションがあり、全モデルがUL/cULの認証製品です。これらのコンバータの寸法は19.65mm x 7.05mm x 10.20mmで、-40°C～105°Cの温度範囲で動作します。VQA2-S DC-DCコンバータは、主にIGBTおよびSiCドライバアプリケーションで使用されます。

特徴

  • デュアル安定化出力
  • 強化絶縁
  • 絶縁電圧 7000VDC
  • 最大絶縁容量 5pF
  • 全負荷、公称入力で100kHzスイッチング周波数
  • 温度範囲：-40°C～105°C（ディレーティングあり）
  • 継続的短絡保護
  • UL/cUL 62368認証を取得済
  • RoHS準拠

アプリケーション

  • IGBT
  • SiCドライバ

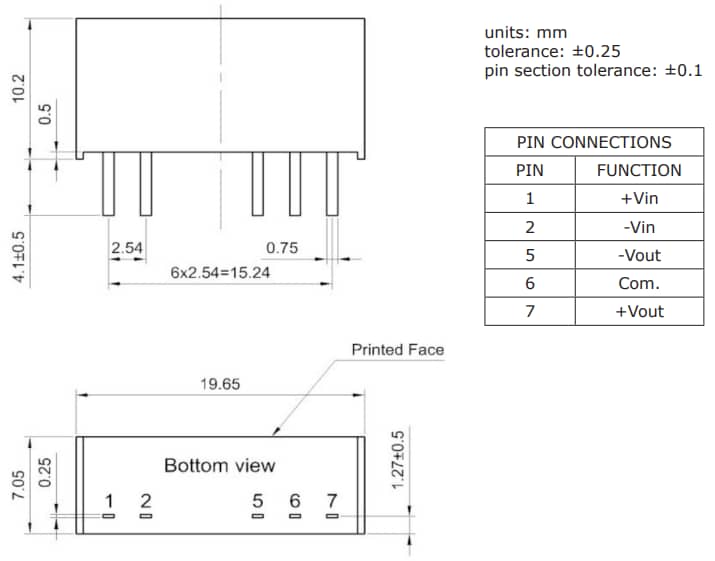

機械図面

機械図面 - CUI Inc VQA2-S DC/DCコンバータ
View Results ( 19 ) Page
部品番号 データシート 公称入力電圧 入力電圧－最小 入力電圧－最大 出力電圧 - チャンネル1 出力電圧 - チャンネル2 出力電流 - チャンネル1 出力電流 - チャンネル2 寸法 RoHS - マウサー
VQA2-12-D0603-S VQA2-12-D0603-S データシート 12 VDC 10.8 VDC 13.2 VDC 6 V - 3 VDC 220 mA 220 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-12-D1505-S VQA2-12-D1505-S データシート 12 VDC 10.8 VDC 13.2 VDC 15 V - 5 VDC 80 mA 40 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-24-D1505-S VQA2-24-D1505-S データシート 24 VDC 21.6 VDC 26.4 VDC 15 V - 5 VDC 80 mA 40 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D1505-S VQA2-5-D1505-S データシート 5 VDC 4.5 VDC 5.5 VDC 15 V - 5 VDC 80 mA 40 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D0603-S VQA2-5-D0603-S データシート 5 VDC 4.5 VDC 5.5 VDC 6 V - 3 VDC 220 mA 220 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-24-D1503-S VQA2-24-D1503-S データシート 24 VDC 21.6 VDC 26.4 VDC 15 V - 3 VDC 95 mA 95 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-12-D1502-S VQA2-12-D1502-S データシート 12 VDC 10.8 VDC 13.2 VDC 15 V - 2.5 VDC 100 mA 100 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D2005-S VQA2-5-D2005-S データシート 5 VDC 4.5 VDC 5.5 VDC 20 V - 5 VDC 50 mA 200 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D1803-S VQA2-5-D1803-S データシート 5 VDC 4.5 VDC 5.5 VDC 18 V - 3.5 VDC 80 mA 80 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-12-D1504-S VQA2-12-D1504-S データシート 12 VDC 10.8 VDC 13.2 VDC 15 V - 4 VDC 120 mA 120 mA 19.65 mm x 7.05 mm x 10.2 mm Y
