Diodes Incorporated AP61300/AP61302 3A同期バックコンバータ
Diodes Incorporated AP61300/AP61302 3A同期バックコンバータには、2.4V～5.5Vの広い入力電圧範囲があります。また、70mΩ高圧側パワーMOSFETおよび50mΩ低圧側パワーMOSFETが集積されています。これによって、効率性の高い降圧型DC-DC変換を実現しています。AP61300/AP61302は、定ON時間（COT）制御が採用されているおかげで、外付け部品の数を最小限に抑えることができます。これによって、高速過渡応答、簡単なループ安定化、低出力電圧リップルの達成できます。このデバイスは、SOT563パッケージでご用意があります。
特徴
- VIN 2.4V～5.5V
- 出力電圧（VOUT）0.6V～VIN
- 3A連続出力電流
- 0.6V ± 2%リファレンス電圧
- 19µA低自己消費電流（パルス周波数変調）
- 2.2MHzスイッチング周波数（VIN = 5V、VOUT = 1.8V）
- 5mA軽負荷で最高84%の効率性
- ENを介したプログラマブル動作モード
- パルス周波数変調
- 出力負荷に関係しないパルス幅変調
- 低ドロップアウト (LDO) モード
- 電源正常インジケータ
- AP61302
- 保護回路
- 低電圧ロックアウト（UVLO）機能
- VIN過電圧保護（OVP）
- ピーク電流制限
- バレー電流制限
- 熱シャットダウン
- 完全無鉛でRoHSに完全準拠
- ハロゲンとアンチモンフリー「グリーン」デバイス
- 特定の変更制御が必須となる車載アプリケーションの場合（例 AEC-Q100/101/200認定、PPAP
対応、IATF 16949認定施設で製造された部品）
アプリケーション
- 5V分配型電力バス供給
- 白物家電と小型家電
- FPGA、DSP、ASIC電源
- ネットワーク・ビデオ・カメラ
- 無線ルーター
- 家庭用電子機器
- 汎用POL

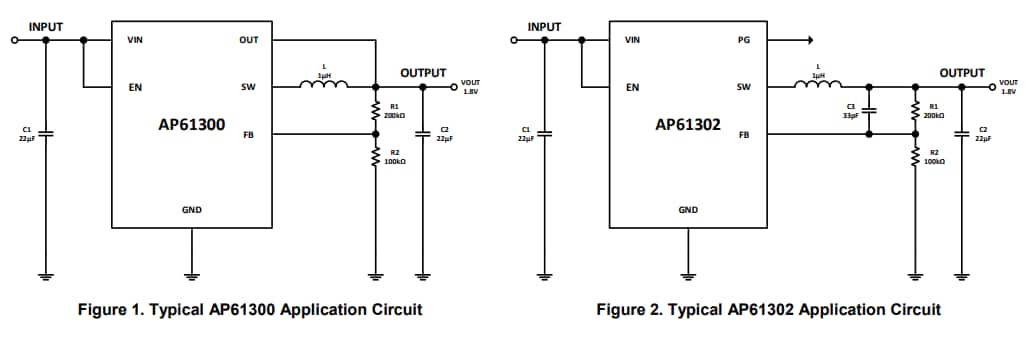

標準アプリケーション回路
公開: 2021-01-28
| 更新済み: 2022-03-11
