Diodes Incorporated DML3017LDCシングルチャンネルスマート負荷スイッチ
ダイオーズ (Diodes Incorporated) DML3017LDCシングルチャンネルスマート負荷スイッチは、ソフトスタートによる突入電流制限機能を備え、効率的な電源ドメインスイッチングを実現するコンパクトで省スペースなソリューションを提供します。さらに、超低オン抵抗による制御機能を統合しつつ、故障保護やパワーグッド信号によるシステム保護および監視機能を提供します。
Diodes Inc. DML3017LDCシングルチャンネルスマート負荷スイッチは、費用対効果の高いソリューションで、小型フットプリントでの低電力消費を必要とする電源管理およびホットスワップアプリケーションに最適です。
特徴
- 充電ポンプ搭載の高度コントローラ
- 超低RONのNチャネルMOSFETを内蔵
- 入力電圧範囲0.5V～20V
- 制御されたスルーレートによるソフトスタート
- 調整可能なスルーレート制御
- 電源正常信号
- 熱シャットダウン
- VCC低電圧誤動作防止機能
- 短絡保護
- 極めて低いスタンバイ電流
- 負荷ブリード（急速放電）
- 完全無鉛でRoHSに完全準拠
- ハロゲンとアンチモンフリー「グリーン」デバイス
- AEC-Q100/101/104/200認定、PPAP対応、IATF 16949 認証施設で製造
アプリケーション
- インフォテインメント
- ボディコントロール・モジュール
- インストルメントクラスタ
- ADAS
仕様
- V-DFN3030-12パッケージ
- パッケージ材質は成形プラスチック、「グリーン」成形コンパウンド、UL難燃性等級定格94V-0
- J-STD-020に準じた湿度感度レベル1
- 端子は、MIL-STD-202、Method 208に準拠して銅リードフレーム上にマット錫
- 重量0.001グラム（おおよそ）

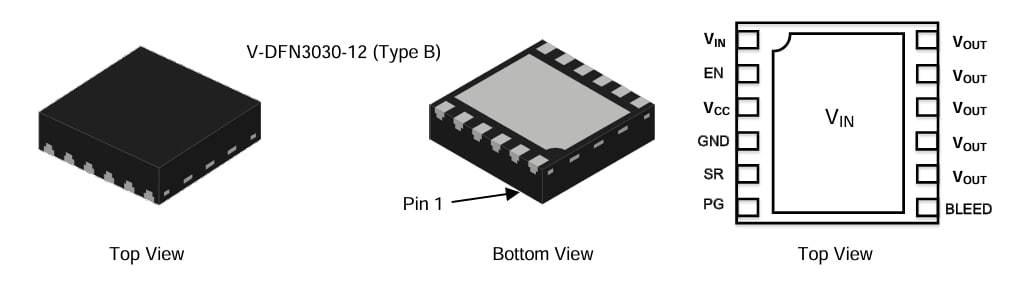

パッケージのスタイル

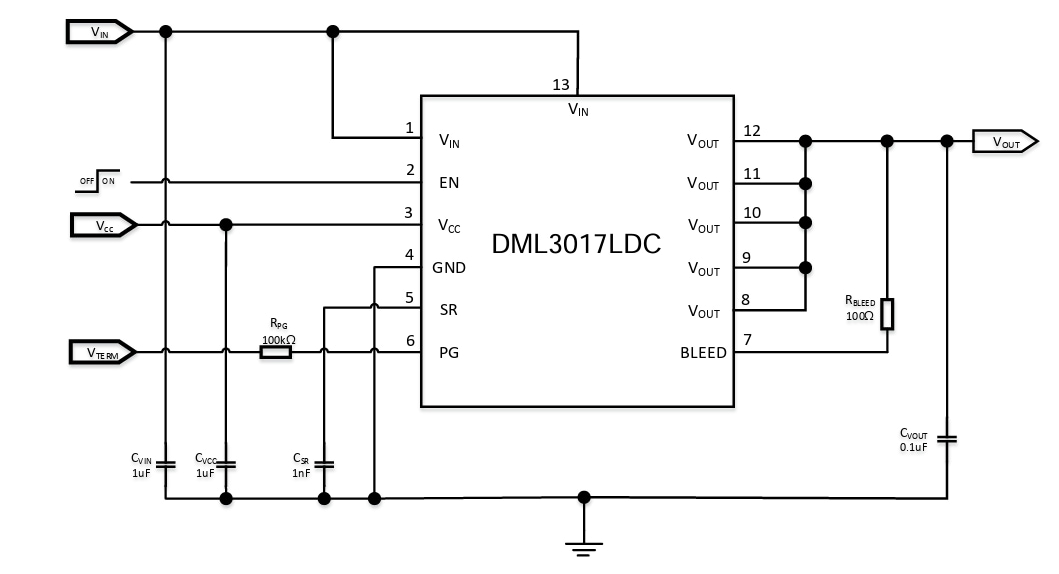

標準アプリケーション回路

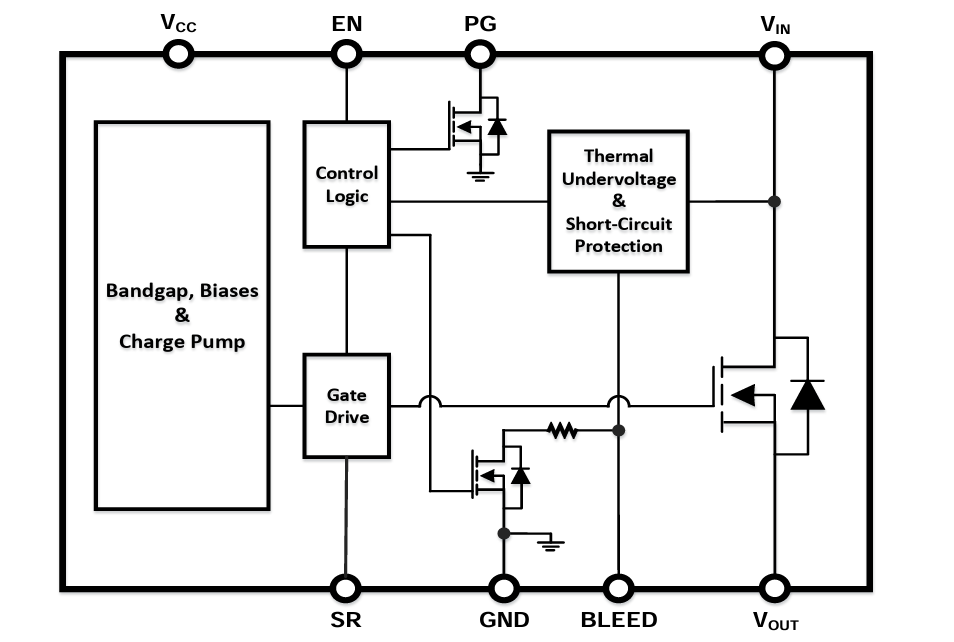

機能ブロック図
データシート
公開: 2025-10-10
| 更新済み: 2025-11-09
