Diodes Incorporated DPC817トランジスタ出力オプトカプラ
Diodes Incorporated DPC817 トランジスタ出力オプトカプラは、入出力間の絶縁電圧が5,000VPMSと高く、複数のパッケージをご用意しています。このデバイスには50%、電流伝達率 出力電圧 35Vコレクタ－エミッタ間絶縁破壊Diodes Inc. DPC817トランジスタ出力オプトカプラの動作温度範囲は-55°C～+110°Cで、DIP-4、MDIP-4、SL-4、または SLM-4 パッケージに収納されています。
特徴
- 安全認証
- UL1577 (No. E536221)
- CQC4943.1-2022（No.23001416084）
- VDE EN IEC 60747-5-5 (No.40058163)
- 電流伝達率（CTR: min. 80% @ IF = 5mA、VCE = 5V）
- 高い入出力間の絶縁電圧（VISP= 5,000VRMS）
仕様
- DIP-4、MDIP-4、SL-4、SLM-4パッケージ
- 成形プラスチック製、「グリーン」モールド化合物パッケージ材を採用
- UL難燃性等級94V-0
- J-STD-020に準拠した湿度感度レベル1
- 仕上げ：マット錫めっきリード
- MIL-STD-202、Method 208に準じたはんだ付け
- 極性表示：ピン1識別用のドット付き
- 重量：約0.216グラム
- 動作温度:-55°C～+110°C
- 絶縁電圧：5000VRMS
- 35Vコレクタ－エミッタ間絶縁出力電圧破壊
- 電流伝達率：50%

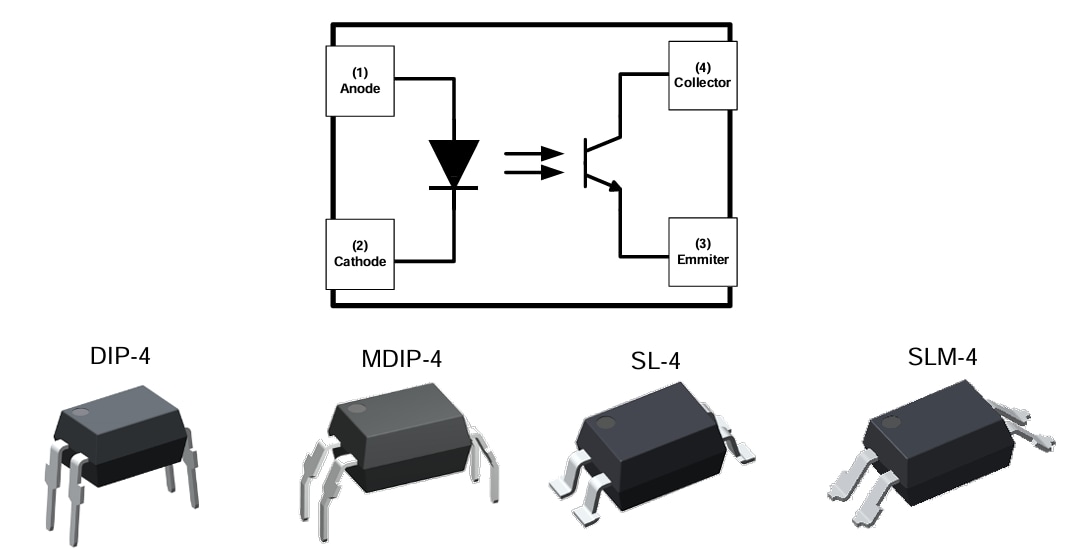

アプリケーションの回路とパッケージ
