Diodes Incorporated PI2EQX22024 USB Type-C™双方向ReTimer
Diodes Incorporated PI2EQX22024 USB Type-C™双方向ReTimerには、レシーバ適応型CTLEとトランスミッタ3タップ・イコライゼーションが搭載されており、5GHz信号伝送で最大-23dBのチャネル損失を補償できます。デバイスはUSB 3.2規格に対応しており、USB Type-C（ケーブル）を使用してデータモード動作を実現できます。動作構成は、I2Cインターフェイスを介してプログラミングでき、1レーンUSB3.2 Gen1x1/Gen2x1、1/2レーンUSB3.2 Gen1x1/Gen2x1、またはUSB3.2 Gen2x2を選択できます。
Diodes PI2EQX22024には、標準の1.8v Vdd電源が使用されており、優れた省電力管理を達成しています。このリタイマーは、アクティブモード（U0）と省電力モード（U1、U2、U3）を対象としたUSBリンク・パワー管理状態に準拠しています USB Rx検出は、TX端子のプラグ状態を連続的に監視します。加えて、LFPS信号検出器は、USBモードのLBPM（LFPS、PWMメッセージに基づく）を検出します。PI2EQX22024は、レベルReTimer設計の恩恵によって信号入力対出力のレイテンシが非常に低く（1ns未満）、さまざまなUSBデバイス間で優れた相互運用性を提供します。
特徴
- 適合 USB 10Gbps、5Gbps規格
- デュアルポートUSBジッタクリーニングをサポート
- 5GHzで-23dBのチャンネル損失補償
- 低レイテンシ <1ns
- 適応型連続時間リニアイコライザ（CTLE）
- リファレンスクロック設計なし
- 省電力制御のためのRx終端検出
- 3タップ・トランスミッタの調整を選択可能
- 1.8mV ±90mVの単電源
- 完全にリードフリー、RoHSに完全準拠
- ハロゲンとアンチモンフリー「グリーン」デバイス
アプリケーション
- タブレット、スマートフォン、ノートPC、デスクトップPC、オールインワンPCをはじめとするソースデバイス
- モニタやTVなどのシンクデバイス
- PCドッキング、アクティブケーブル、ドングル（アダプタ）

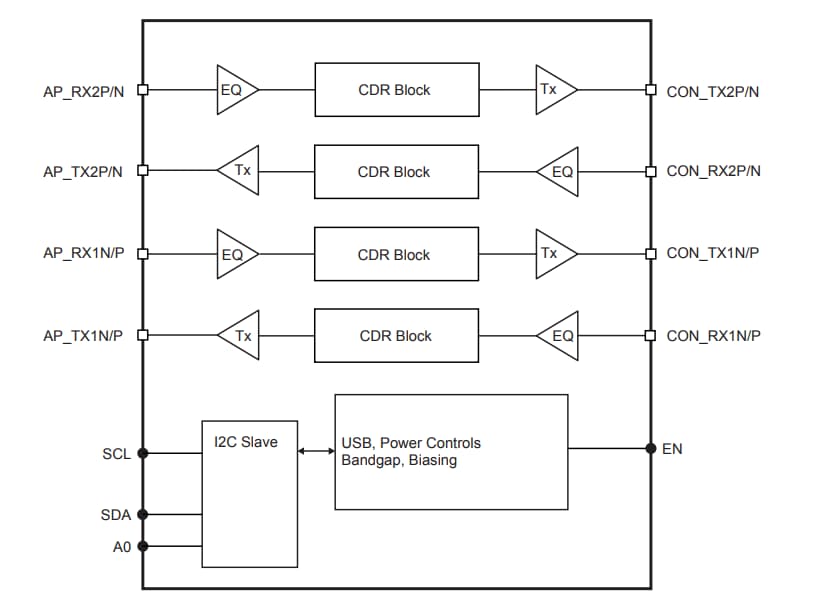

双方向リタイマのブロック図
機能Retimerのブロック図
OP_MODE<3:0> に対するチャンネル設定
