Diodes Incorporated PSMUX136高速1:2 Mux/DeMuxスイッチ
Diodes IncorporatedPSMUX136高速1:2 Mux/DeMuxスイッチは、帯域幅5.5GHzの高速シグナルを利用します。2-to-1差動チャネルマルチプレクサ/デマルチプレクサスイッチは、優れたシグナルインテグリティとアイダイアグラムの開口部を備えています。Diodes PSMUX136 Mux/DeMuxは、0～3.6Vまでの広い入力電圧範囲と、35µAの低電力を備えています。このデバイスは、スマートフォン、タブレット、NB、パソコンに最適です。
特徴
- 差動双方向2:1 Mux/DeMux
- 0～3.6Vの広い入力電圧範囲
- 高性能スイッチ特性：
- 帯域幅 (-3dB) ：5.5GHz(ポート) ；5.3GHz(B ポート)
- RON (標準)：4.6Ω (Aポート); 5.7Ω (Bポート）
- CON (標準)：1.5pF @ 240MHz
- 0.1ns（標準）の低伝搬遅延
- 240MHzで-34dBの低オフ絶縁
- 240MHzで-37dBの低クロストーク
- 標準35µAの低電力
- 1.8V～5.5Vの幅広い電源電圧
- 制御ピンで1.8V論理をサポート
- -40°C～+125°Cの幅広い温度範囲
- 完全に無鉛かつRoHS準拠
- ハロゲンおよびアンチモンフリーの「グリーン」デバイス
- 10接点、UQFN (ZUA) 、1.5mm x 2mm x 0.5mm (H) x 0.6mmピッチのパッケージング
アプリケーション
- スマートフォン
- タブレット
- NB
- パソコン
- ネットワーク機器
その他のリソース
ブロック図

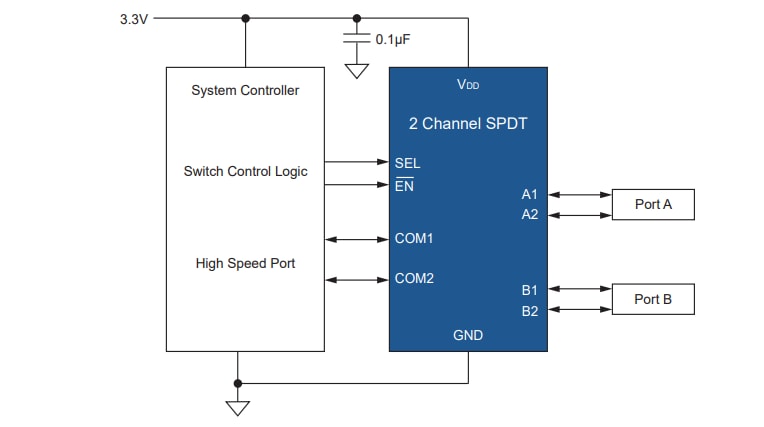

標準的なアプリケーション図
公開: 2023-05-17
| 更新済み: 2023-06-27
