Texas Instruments LMKDB1104EVM 評価モジュール
Texas Instruments LMKDB1104EVM評価モジュールは、LMKDB1104LP-HCSL バッファ評価用高速セットアップを提供するために開発されました。LMKDB1104は、PCIe Gen1から Gen6をサポートし、DB2000QLに準拠しています。プリント基板（PCB）には、複数のジャンパとUSB接続が含まれており、LMKDB1104、希望するユーザーによるプログラミングとセットアップが可能です。
TILMKDB1104EVM 評価モジュールは、コンプライアンステスト、システムプロトタイピング、およびLMKDB1104バッファの性能評価に柔軟に対応します。
特徴
- PCIe Gen1～Gen6およびDB2000QL準拠バッファ
- 外部およびUSB電源オプション
- TICS Pro ソフトウェア GUI グラフィカル・ユーザー・インターフェイス (GUI) によるプログラマビリティ
- ピン制御による出力イネーブル/ディセーブル
アプリケーション
- 高性能コンピューティング
- サーバーマザーボード
- NIC/スマートNIC
- ハードウェアアクセラレータ
仕様
- 動作周波数
- 1MHz～400MHz（自動出力ディセーブル（AOD）無効）
- 25MHz～400MHz（自動出力ディセーブル（AOD）有効）
- 周囲温度: -40°C～105°C
- 1.8V ± 10%, 3.3V ± 10% 電源
- LP-HCSL出力フォーマット
キット内容
- LMKDB1104EVMボード
- 3フィートmini-USBケーブル

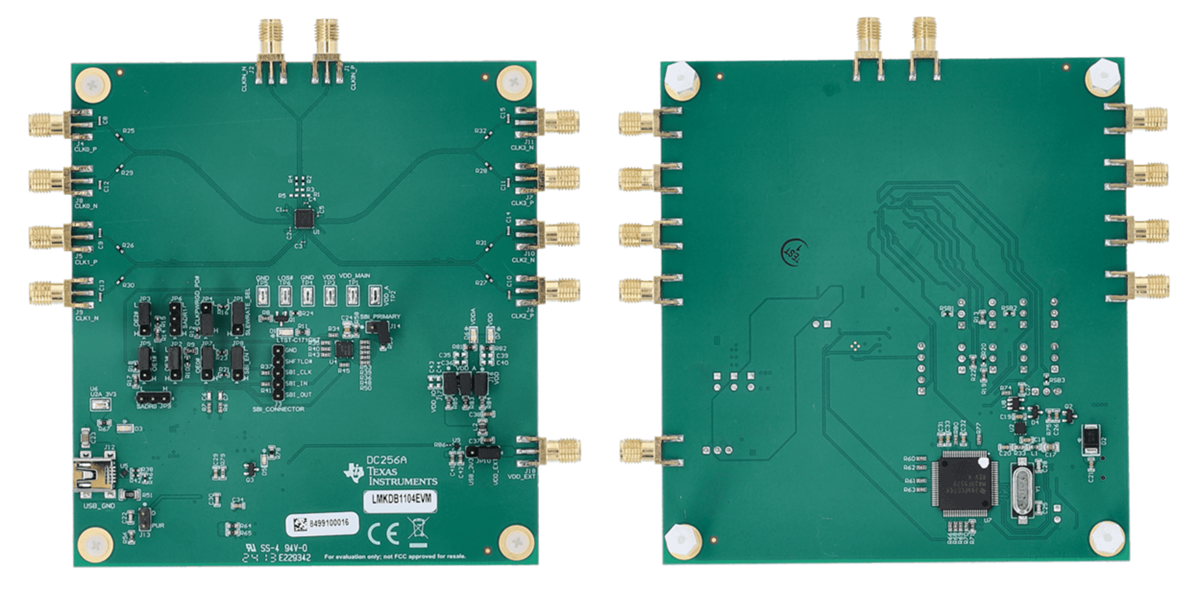

レイアウト
