Infineon Technologies 2ED020I12FA評価キット

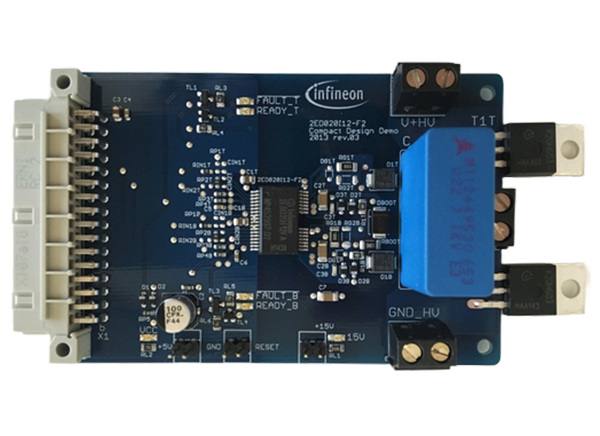

Infineon Technologies 2ED020I12FA評価キットは、Infineon IGBTゲートドライバ2ED020I12-F2の機能性と主な機能を示すことに使用します。ボードは、Infineonからサンプリング数量で入手できます。EVAL_2ED020I12-F2は、Infineon IGBTゲートホールブリッジドライバ2ED020I12-F2およびInfineon IGBT IKP20N60H3 2個を搭載しています。
特徴
- Infineonゲートドライバのコアレストランス技術によるガルバニック絶縁
- 基本的な絶縁に最適なゲート2ED020I12-F2
- 定義された沿面距離によるハーフブリッジ内部の絶縁
- 短絡保護機能
- 低電圧ロックアウト
- アクティブミラー・クランプ
- 高圧側IGBTのためのブートストラップ機能
- コネクタ（5Vデジタル電源、15V電源、リセット、高電圧電源、外部負荷用）
- 高圧側ドライバと低圧側ドライバの準備完了と障害分離を示すステータスLED（5V電源、15V電源用）
- DCリンクコンデンサ

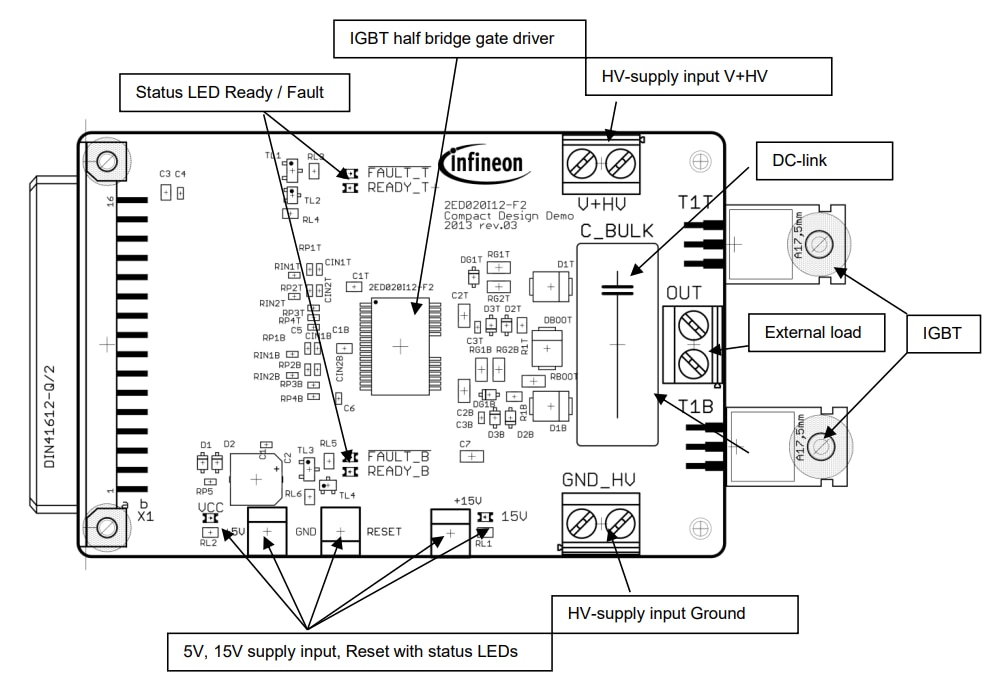

設計の特徴
