Infineon Technologies EZ-PD™ CCG7SC USB-C PDおよびDC/DCコントローラ
Infineon Technologies EZ-PD™ CCG7SC 1ポートUSB-C™電力供給とDC/DCコントローラは、1ポートおよびマルチポート充電アプリケーション用に高集積されています。EZ-PD CCG7SCは、USB-CおよびPD仕様に準拠しています。DC/DCコントローラを備えたInfineon PDソリューションは、オンチップの32ビットArm® Cortex®-M0 MCUを搭載しており、PWM、I2C、およびSPIを使用したソースポリシー管理、負荷分散、システムペリフェラル制御などのカスタム機能の実装が可能です。
特徴
- USBPD
- 1つの USBPDポートをサポート
- プログラマブル電源（PPS）モードをはじめとするUSBPD 3.1をサポート
- 拡張データメッセージング
- Type-C
- 構成可能な抵抗Rp およびRd
- VBUS プロバイダー NFETゲートドライバ
- 統合100mW VCONN電源と制御
- 1つの昇降圧コントローラ、150kHz ~ 600kHzのスイッチング周波数
- 入力：4.5V〜24V（40V許容）
- 3.3V～21.5V出力
- PPSの20mV電圧と50mA電流ステップ
- 選択可能なパルススキップモード（PSM）および強制連続電流/導通モード（FCCM）をサポート
- ソフトスタートをサポート
- 低EMIのためのプログラマブル・スペクトラム拡散周波数変調
- システムレベルのフォルト保護
- オンチップVBUS過電圧保護 (OVP) 、過電流保護 (OCP) 、低電圧保護 (UVP)
- VBUS to CC短絡保護
- 低電圧ロックアウト（UVLO）
- 集積ADC回路と内部温度センサ経由の温度過昇保護をサポート
- 外付けサーミスタを使用したコネクタとボード温度測定をサポート
- 1つのレガシー/独自充電ブロック、Qualcomm QC 2.0/3.0/4.0/5.0、Apple充電2.4A、Samsung適応型高速充電(AFC) 、USB BC 1.2をサポート
- 32ビット MCUサブシステム
- 48MHz Arm® Cortex®-M0 CPU
- 128KBフラッシュ
- 16KB SRAM
- 32KB ROM
- ペリフェラルとGPIO
- 2つの過電圧GPIOを含む最大13つの GPIO
- 2つの 8ビット ADC
- 8つの 16ビットタイマ/カウンタ/PWM (TCPWM)
- 3x 通信インターフェイス用SCB（I2C/SPI/UART/LIN）
- 外部クロックが不要な統合型発振器
- 電源
- 4V～24V入力 (許容40V)
- 3.3V～21.5V出力
- 75mAで5V能力の統合型LDO
- 40ピンQFN（6mm x 6mm）パッケージ（-40°C～+105°C拡張工業温度範囲）
アプリケーション
- USB-Cマルチポート充電器とアダプタ
- USB-Cドッキング下流に面するポート
- ワイヤレス/PD充電器
- シガーライター・アダプタ(CLA)

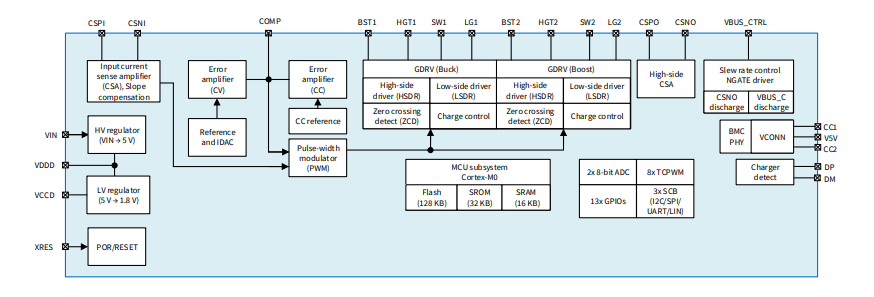

ロジックのブロック図
機能ブロック図
外付け部品を用いた昇降圧スキーム図
関連PD
Infineon Technologies EZ-PD™ CCG7SCF USB Type-C® Power Delivery（PD）
昇降圧コントローラと2つのスイッチングFETを搭載した高集積ソリューションで、充電およびドックアプリケーション向けに設計されています。
公開: 2023-09-06
| 更新済み: 2025-07-15
