Infineon Technologies EconoPIM™ 2 & 3モジュール

Infineon Technologies EconoPIM™ 2および3モジュールは、汎用インバータ用に設計された統合ソリューションです。EconoPIMファミリは、費用対効果が高いコンパクトな設計および簡素化された信頼性の高い取り付けを得られるように開発されました。

Infineon EconoPIM 2および3モジュールにはそれぞれ、整流器ブリッジ、ブレーキチョッパ、インバータ段が集積されています。利用可能な構成はEconoPIMおよびEconoPACKシリーズです。Econo筐体には、最適化された熱拡散のための銅ベースプレートが含まれており、サーミスタ（NTC）が特徴です。

Econoモジュールは、はんだ付けに対応したピン、またはPressFITピンでご用意があり、事前に適用されたTIMで利用可能なEconoモジュールの数が増加しています。特定のEconoモジュールには、正確でコスト効率の高い電流センシングを目的とした集積シャントが備わっています。

EconoPIM 2および3モジュールには、プラナIGBTチップテクノロジー規格があり、低スイッチング損失、飽和電圧、高スイッチング周波数を実現できます。さらに、デバイスは、650V/1200V/1700Vにおいて最適化されたIGBT4にも対応します。

特徴

整流器ブリッジ、ブレーキチョッパ、インバータ段、NTCがたった1つのパッケージに集積されており、システムコストを節約できます。
カスタマイズ可能なパッケージの恩恵による柔軟性（ピンの位置とトポロジは顧客のニーズに合わせることが可能）

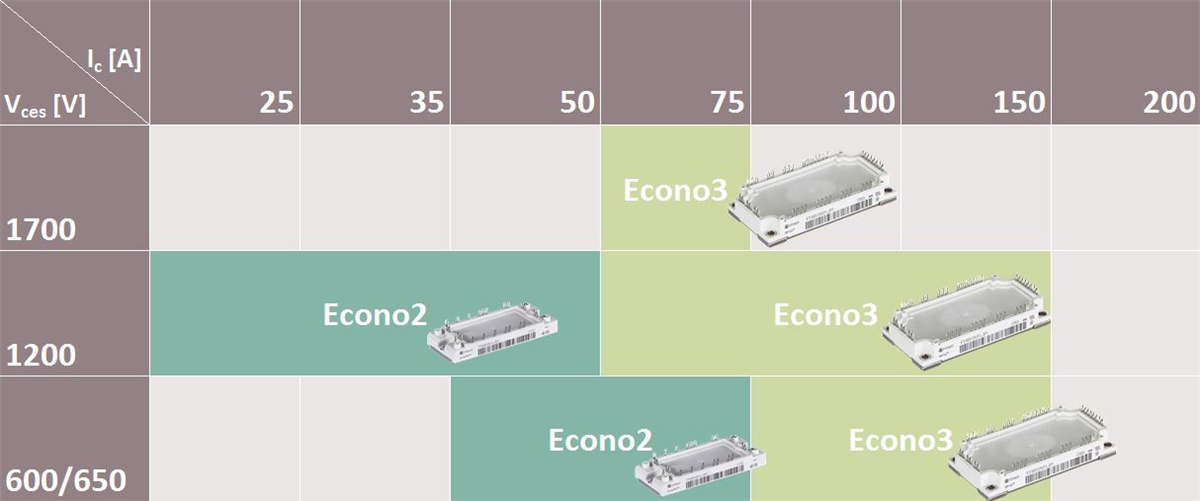

プラットフォーム戦略のために複数のアプリケーションで機能する多数のトポロジ、電圧（600V～1700V）、電流（15A～150A）
コンパクトなインバータ設計を目的にTrenchstop™ IGBT3に比べて高い電力密度のT_vjop = 150°Cを実現している電力密度Trenchstop™ IGBT4テクノロジー
