Infineon Technologies EVAL-2ED2742S01GM1評価キット

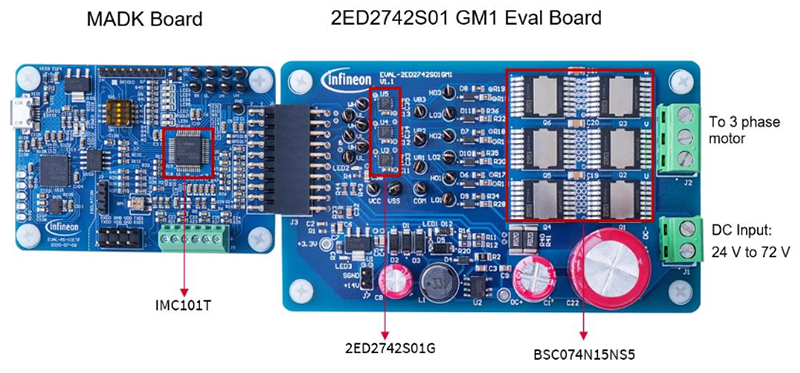

Infineon Technologies EVAL-2ED2742S01GM1バッテリ駆動アプリケーション（BPA）用評価キットは、160V定格 2ED2742S01G (3mmx3mmVSON-10) ハーフブリッジゲートドライバを搭載した三相インバータ電源ボードで構成されています。2ED2742S01Gは、6つのIPTC015N10NM5 100V定格 OptiMOS™ MOSFET (HDSOP-16パッケージに格納）を駆動します。M1コネクタを使用すると、iMOTION™ モジュラアプリケーション設計キット(MADK) 制御カード (EVAL-M1-101T) とのインターフェイス接続が可能になります。この制御カードは、高度モータ制御エンジン(MCE) を搭載したIMC101T-T038 iMOTIONモータ制御ICによって給電されており、コーディングなしで最先端のセンサレスフィールド指向制御(FOC) を実現できます。IMC101T-T038は、PMSM (BLDC)モータのフィールド指向制御専用の次世代iMOTION™ モータ制御ICプラットフォームであるiMOTION IMC100シリーズの一部です。この評価キットには、EVAL-2ED2742S01 GM1およびEVAL-M1-101Tが装備されており、MCE Designerソフトウェアとラップトップとインターフェイス接続するためのUSBコネクタが含まれています。
