Infineon Technologies PSOC™ 4000TマルチセンスMCU
Infineon Technologies PSOC™ 4000T マルチセンスマイクロコントローラ（MCU）は、静電容量式センシング、誘導性センシング、液面レベルセンシング、ホバータッチ機能を含むマルチセンス機能を備えた、Infineonの第5世代CAPSENSE™ テクノロジーを搭載しています。サポートされているセンシング技術を1つのPSOC 4 MCUに組み合わせることで、性能の最適化、新しいユースケースの実現、コスト削減を可能にします。
PSOC 4000Tシリーズは、信頼性、堅牢性、耐液性、およびマルチセンス機能を提供します。このデバイスは、より良いユーザー体験のために低消費電力と強化された性能を必要とするウェアラブル、ヒアラブル、モノのインターネット（IoT）デバイスに最適です。さらに、これらのMCUは、ソフトウェアとパッケージの互換性により、既存のPSOC 4000およびPSOC 4000S設計向けに第5世代CAPSENSEテクノロジーへの容易なアップグレードパスを提供します。
CAPSENSE™タッチ＆マルチセンステクノロジー
Infineonの第5世代CAPSENSEテクノロジーは、独自の誘導性センシング技術、および非侵襲・非接触式の液体センシングソリューションを組み込むことで、業界をリードする静電容量式センシング技術を拡張しています。第5世代CAPSENSEは、前世代のCAPSENSEの10分の1の消費電力で10倍高いSNR（信号対雑音比）性能を提供します。第5世代CAPSENSEタッチセンシング技術は、ウェアラブルやバッテリ駆動のスマートデバイスに最適です。常時オン機能により、アクティブモードおよびスタンバイモードでの消費電力を大幅に削減し、バッテリ寿命を延ばします。
特徴
- マルチセンシング機能
- 静電容量センシング
- 誘導性センシング
- 液体レベルセンシング
- ホバータッチ
- 32ビットMCUサブシステム
- 48MHz Arm® Cortex®-M0+
- 64KBフラッシュ、8KB SRAM
- 第5世代CAPSENSEによるMSC（マルチセンスコンバータ）
- 超低電力動作のためのハードウェアベースのウェイクオンタッチ検出を備えたディープスリープモードでの「常時オン」センシング
- 湿潤や高湿度をはじめとする過酷な条件下での信頼性の高い動作
- 自己容量方式、相互容量方式、誘導性センシング技術をサポート
- 最高16台のセンサをサポート
- プログラム可能なデジタルブロック
- 2つの16ビットタイマ／カウンタ／パルス幅モジュレータ（TCPWM）ブロック
- I2C、SPI、またはUARTとして構成可能な2つのシリアル通信ブロック（SCB）
- I/Oサブシステム
- センサ16台を含む最大21個のGPIO
- 1.71V〜5.5Vの低消費電力動作
- ディープスリープモード（6µA常時オンタッチセンシング搭載）
- 200µA（平均）でのアクティブタッチ検出およびトラッキング
- 第5世代CAPSENSE
- 静電容量式センシングでクラス最高の信号対雑音比と耐液性
- ハードウェアベースのウェイクオンタッチ検出を備えた「常時オン」モードにより、超低消費電力動作が可能
- アクティブタッチ検出とトラッキングで低消費電力を最適化する自律センシング
- 方向性およびジェスチャーコントロールを備えた高度な近接センシング
- Infineonが提供するミドルウェアソフトウェアにより、静電容量式センシングの設計が容易になる
- ModusToolbox™ソフトウェア
- マルチプラットフォームツールとソフトウェアライブラリの包括的なコレクション
- ボードサポートパッケージ（BSP）、ペリフェラルドライバライブラリ（PDL）、およびCAPSENSEなどのミドルウェアを含む
- 業界標準のツール互換性
- 10倍高いSNR
- 10分の1の消費電力
- 幅広いHMIおよびセンシングオプション
- 耐液性静電容量式センシング
- 誘導式センシングにより、洗練された防水メタリックボタンデザインが可能
- 泡や残留物の除去機能を備えた、非接触型、フレキシブル、高分解能液体センシング
- ジェスチャによる長距離近接
- PSOC 4000およびPSOC 4000Sベースの設計に移行パスを提供
アプリケーション
- ウェアラブル - スマートウォッチ、スマートグラス、AR/VRグラス
- バッテリー駆動のスマートデバイス - サーモスタット、ロボット掃除機、スマートロック、リモートコントロール、スマートスピーカ
- ヒアラブル - イヤフォン
- その他のコンシューマーアプリケーション - レンジフード、コーヒーメーカー、電子レンジ/オーブン、プリンタ、アクセス制御
使用事例
ビデオ
ブロック図
MODUSTOOLBOX™ソフトウェアおよびセンサ設計ツール

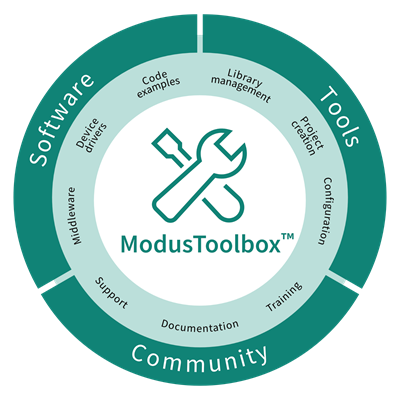

ModusToolboxソフトウェアは、PSOC製品を含む幅広い範囲のInfineon マイクロコントローラデバイスをサポートする、最新の拡張可能な開発環境です。開発ツール、ライブラリ、組み込みランタイムアセットのコレクションとして提供され、柔軟で包括的な開発体験を可能にします。
Infineonは、PSOC 4000Tをサポートする豊富な開発リソースを提供しています。ModusToolbox開発プラットフォームは、液面レベルおよび誘導性センシング向けの統合型センサデザイナーツールと、信頼性の高いタッチインターフェイス設計のためのタッチファームウェアライブラリにより、CAPSENSEベースのシステム開発を支援します。ModusToolboxプラットフォームにより、CAPSENSEアプリケーションはPSOCコントローラ間で容易に移植できるため、幅広い製品設計ファミリでHMIアプリケーションのスケーラビリティを実現できます。
ModusToolboxパッケージには、以下を可能にするデスクトッププログラムが含まれています：
• 組み込みアプリケーションの新規作成
• ソフトウェアコンポーネントの管理
• デバイス周辺機器とミドルウェアの設定
• コンパイル、プログラミング、デバッグ
評価キット
Infineon Technologies CY8CKIT-040T評価キット
PSOC™ 4000T Arm® Cortex®-M0+マイクロコントローラの機能を評価するために使用されます。
Infineon Technologies CY8CPROTO-040T PSOC™ 4000T CAPSENSE™キット
第5世代のCAPSENSE™ テクノロジーを使用した簡単で型にはまらない体験が可能です。
Infineon Technologies CY8CPROTO-040T-MSマルチセンスプロトタイピングキット
第5世代CAPSENSE™ テクノロジーの能力を実証。
