Infineon Technologies KIT_PSC3M5_EVKPSOC™コントロールC3M5評価キット
Infineon Technologies PSOC™ コントロールC3M5評価キットは、PSoC Control C3を使用したモータ制御ソリューションの開発に使用されます。このキットには、PSoC™ コントロールC3M5 EVKボード、USB Type-A to USB Type-C™ ケーブル、ジャンパワイヤ、そしてクイックスタートガイド（キットパッケージに印刷）が含まれています。C3M5モジュールは、MADKコネクタ（M1/M3/M5）を介して、対応するパワーステージボードと接続されます。このボードには、USB経由でのプログラミングおよびデバッガ用のアイソレートされたオンボードデバッガが含まれており、USB VCOM機能もサポートしています。
特徴
- オンボードプログラマ/デバッガ（KitProg3）
- Type-C USBデバイスインターフェイス
- 3.3Vの動作電圧
- CAN FDインターフェイス
- Mikroeマイクロバスシールド用ヘッダ
- Arduino Uno 3Rと互換性のあるヘッダ
- KitProg3用のモードボタンとモードLED
- アナログ出力をシミュレートするポテンショメータ
- 2つの（40ピン）拡張ヘッダ
アプリケーション
- モータ制御開発
- PSOCコントロールC3ソリューションの評価
- MADK互換パワーステージボードとの統合
- USBベースのプログラミングおよびデバッグ
- USB経由の仮想COMポート（VCOM）通信

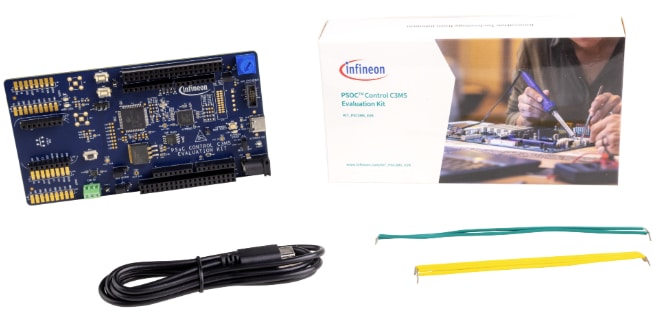

キット内容
- PSOC™コントロールC3M5 EVKボード
- USB Type-A to USB Type-C®
- ジャンパワイヤ
- クイックスタートガイド（キットのパッケージに印刷）
