Infineon Technologies TLE4999C8プログラマブル・ホールセンサー
Infineon Technologies TLE4999C8プログラマブル・ホールセンサは、バス対応デジタルショートPWMコード（SPC）インターフェイスが搭載されているデュアルチャンネルです。TLE4999C8の両チャンネルは、チップの1つのダイに集積されています。高精度計測チャンネル（メインとサブ）は、システムレベルでの妥当性チェックに使用できるため、広い診断範囲をカバーできます。
Infineon Technologies TLE4999C8プログラマブル・ホールセンサーには、広い温度範囲と寿命全体をとおした最高レベルの精度が備わっています。これは、集積デジタル温度と応力補償によって達成されます。
特徴
- 1つのチップに集積された2つの高精度冗長ホール計測チャンネル（メインとサブ）
- ASIL Dに準じて定格された安全要件のISO 26262（first edition 2011）Safety Element out of Contextに準拠した開発
- システムレベルでのメインとサブ信号の妥当性チェックによって広い診断範囲をカバー
- 500µs以内でのメイン信号とサブ信号の送信を目的とした、最小単位時間0.5µsの高速デジタルSPCインターフェイス
- 1本のデータ線で最大4台のセンサーICを対象としたバス機能
- CRCおよび回転カウンタによって保護されている12/14/16ビット出力信号を選択可
- 薄型8ピンSMDシングルセンサーパッケージ
- 動作車載温度範囲-40°C～125°C
- デジタル温度と応力補償
- VDD、GND、OUTピンの逆極性と過電圧保護
- EEPROMでのメインとサブチャンネルの独立したプログラミングに対応
- 最大9ポイントのマルチポイント較正
- フレームホルダーのメカニズム
- 出力ピンでの単線SICIプログラミング・インターフェイス
- EEPROMでの2 x 16ビット対応ユーザー構成式ID
アプリケーション
- ポテンショメータの堅牢な交換
- 最高クラスの精度が求められる車載および工業アプリケーションでの線形/角度位置検出
- 安全性
- ペダル位置
- スロットル位置
- ステアリング・トルク・センシング

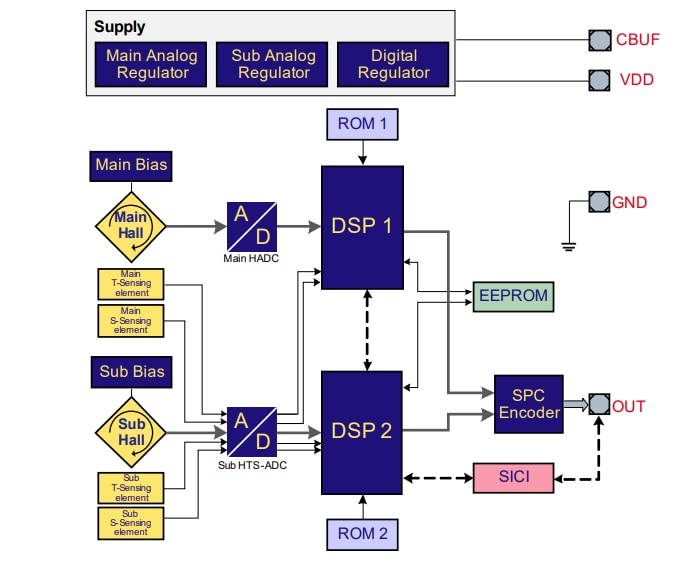

ブロック図
