ISSI シリアル RAM デバイス

ISSI シリアル RAM デバイスは、セルフリフレッシュ DRAM アレイを使用した 8Mb/16Mb/32Mb の擬似スタティックRAM（Random Access Memory) を搭載しています。アレイは、8Mb、16Mb、32Mbについて、それぞれ1Mワード×8ビット、2Mワード×8ビット、4Mワード×8ビットで構成されています。シリアルRAMデバイスは、SPI（Serial Peripheral Interface）およびQPI（Quad Peripheral Interface）プロトコルをサポートし、低信号数を実現します。また、隠れリフレッシュ動作、産業用温度および車載用A2グレード温度に対応します。専用のRESET#ピンの代わりにインバンドリセットがサポートされ、最小転送データサイズは8ビットです。

特徴

  • 業界標準シリアルインターフェイス：
    • SPIプロトコル：
      • 1-1-1および1-4-4動作
    • QPIプロトコル：
      • 4-4-4動作
    • 低信号数：
      • 6信号端子（CE#, CLK, SIO0～SIO3）
  • 高性能：
    • クロックレート：
      • 通常読み取り時：33MHz（max）
      • 高速読み取り時：104MHz（max）
    • ページサイズ：
      • 1024バイト
    • 構成可能なラップバースト長：
      • 32および1024 (デフォルト=1024)
    • 1ページ内で常にラップバースト動作：
    • ドライブの強さ：
      • 50Ω
  • 低消費電力：
    • 単一電圧供給範囲：1.65V～1.95V
    • 単一電圧供給範囲：2.7V～3.6V
    • 最大アクティブQPIモード読み取り電流：15mA @ 104MHz、105°C
    • スタンバイ電流:150μA（標準）
  • ハードウェアの特徴：
    • クロック入力：
      • シリアルクロック入力
    • SIO0 – SIO3：
      • シリアルデータ入力またはシリアルデータ出力
  • 温度グレード：
    • 産業用：
      • -40℃～85℃
    • 車載用（A1）グレード：
      • -40°C～85°C
    • 車載用（A2）グレード
      • -40°C〜105°C
  • 業界標準パッケージ：
  • K = 8接点 WSON 6mm x 5mm
  • T = 8接点 USON 4mm x 3mm
  • N = 8ピン SOIC 150mil
  • Y = 12ボールWLCSP

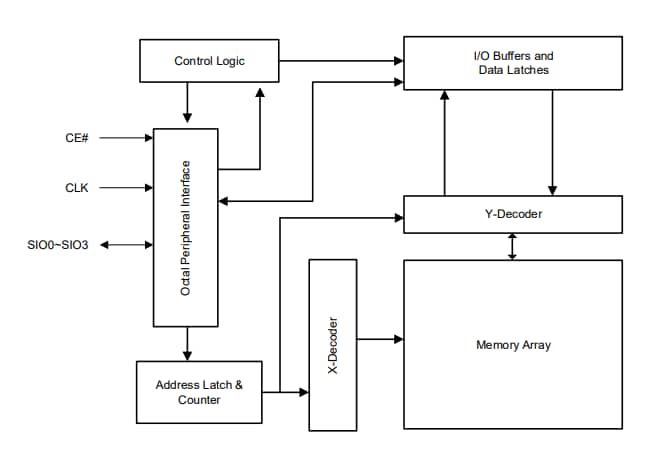

ブロック図

ブロック図 - ISSI シリアル RAM デバイス
