KEMETエンジニアリングキット
|
|
KEMETは現在、同社のタンタルとセラミックコンデンサ技術を利用した多様なエンジニアリングキットを提供しています。KEMETのキットは、プロのOEMエンジニアリング設計、試作、大学の研究室、趣味のユーザに使用される受動部品の要件に対して積極的なソリューションを提供するために設計、アセンブリされています。各KEMETキットには、よく使用されるコンデンサ値、および図面、寸法、マーキング形式、推奨パッド装着寸法、発注情報を概説したKEMET製品カタログが同梱されています。
KEMETキットの内容各キットには10～20のコンデンサ値が含まれます。セラミックキットは、各値20～100個タンタルキットは、各値20個各部品タイプは、バルクまたはキャリアテープのいずれかで提供され、識別を容易にするためKEMET注文コードが明確に表示されています。当社の各エンジニアリングキットで提供される部品の種類と数量の全リストについては、添付のPDFデータシートをご参照ください。
|
|
KEMET セラミックキット
KEMETセラミックエンジニアリングキットは、プロのOEMエンジニアリング設計、試作、大学の研究室、趣味のユーザに使用される受動部品の要件に対して積極的なソリューションを提供するために設計、アセンブリされています。各キットにはよく使用されるコンデンサ値、および図面、寸法、マーキング形式、推奨パッド装着寸法、発注情報を概説したKEMET製品カタログが含まれています。
各KEMETセラミックエンジニアリングキットには、10～20のよく使用されるコンデンサ値が含まれます。各部品タイプの数量はキットの種類により20～100個。各部品タイプは、バルクまたはキャリアテープのいずれかで提供され、識別を容易にするためKEMET注文コードが明確に表示されています。
KEMETセラミックコンデンサの品質と性能を実感してください。KEMETキットで、当社の高品質な部品が最も困難なアプリケーションにおいても性能を発揮するのを実感してください。
|
|
KEMETタンタルキット
KEMETタンタルチップエンジニアリングキットは、プロのOEMエンジニアリング設計、試作、大学の研究室、趣味のユーザに使用される受動部品の要件に対して積極的なソリューションを提供するために設計、アセンブリされています。これらのキットには、KEMETの部品番号が明確に表記されたキャリアテープで各部品番号の10〜20個が含まれ、図面、寸法、マーキング形式、推奨パッド装着寸法、発注情報を概説したKEMET製品カタログも同梱されています。
タンタルエンジニアリングキットには、低ESR、サージ電流の堅牢性、複数の動作温度範囲など多くの利点を持つコンデンサが含まれています。多くのアプリケーションでは表面実装技術を使用しますが、ダウンホール、軍事その他要求の厳しい環境で使用されるスルーホールタンタルコンデンサの完全なラインも備えています。タンタル金属の焼結アノードで構成されるKEMET従来のMnO2タンタルコンデンサこのアノードは多孔性のため、広い表面積を提供します。酸化物層が形成され、この酸化物層がコンデンサ誘電体となります。酸化したアノードは二酸化マンガンで含浸され、カソードを形成します。
タンタルポリマーコンデンサは、二酸化マンガンカソードを固体導電性高分子カソードに置換する新しいバリエーションです。KEMETポリマータンタルコンデンサは、非常に低いESR、温度安定性、穏やかな故障モードが重要な場合に推奨されます。
|
|
KEMET EMI抑制キット
KEMET ElectronicsEFシリーズFlex Suppressor®キットは、120 x 120mmのシートに9種類のEFシリーズEMIサプレッサシートを含むサンプルです。EFシリーズFlex Suppressorシートは、電子機器から発生する高周波ノイズを抑制するように設計されています。また、信号の送受信の向上のために使用することができます。素材にミクロンサイズの磁性粉末を分散させて混合したポリマーベースの柔軟性あるシートです。EFシリーズは、共振および波形抑制用に設計されており、実質どんな形状にもカットすることができます。
EFシリーズについてもっと詳しく
|
Kitの内容 - キットには120 x 120mmのシートに以下の各部品番号が含まれます。
|

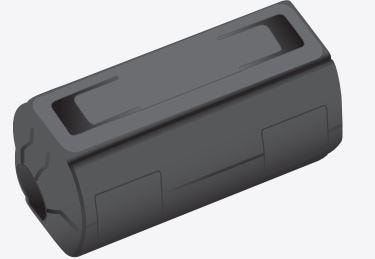

ESD-DRシリーズスナップオンコア
丸型ケーブル用KEMET Electronics ESD-SRシリーズスナップオンコアは、プロのOEMエンジニアリング設計、試作、大学の研究室、趣味のユーザによる使用で問題となるノイズまたは電磁干渉(EMI)に対するソリューションを提供するために設計、アセンブリされています。
丸型ケーブルで使用するために分割構成されたこれらのスナップオンコアは、多様なサイズを揃えています。ターンを追加するだけで、インピーダンス特性を変更し、所望の性能を得ることができます。
キットは各3個が含まれ、図面、寸法、発注情報、インピーダンス対周波数のグラフを概説したKEMET製品カタログも同梱されています。
80-EMIENGKIT01キット内容
|
部品番号
|
寸法 (mm)
|
重量 (g)
|
ケース色
|
数量 |
A 最大
|
B 最大
| C 最大
|
ØD | ESD-SR-100
|
16.5 |
16.5
|
21.0
|
≤ 6.0 |
7.2
|
ブラック、グレー、バイオレット
|
3
|
| ESD-SR-110 |
14.4 |
14.2 |
28.0 |
≤ 5.0 |
6.9 |
ブラック、グレー、バイオレット
|
3 |
| ESD-SD-S10 |
15.5 |
14.0 |
18.5 |
≤ 6.0 |
4.1 |
ブラック |
3 |
| ESD-SR-120 |
16.0 |
16.4 |
33.0 |
≤ 6.0 |
13.3 |
ブラック、グレー、バイオレット
|
3 |
| ESD-SR-150 |
19.6 |
20.3 |
37.4 |
≤ 7.0 |
23.4 |
ブラック、グレー、バイオレット
|
3 |
| ESD-SR-160 |
20.2 |
20.0 |
39.0 |
≤ 9.0 |
22.7 |
ブラック、グレー、バイオレット
|
3 |
| ESD-SR-250 |
31.5 |
31.6 |
38.0 |
≤ 13.0 |
59.5 |
ブラック、グレー、バイオレット
|
3 |
| ESD-SR-S16 |
23.0 |
20.0 |
20.5 |
≤ 8.0
|
12.9 |
ブラック |
3 |
| ESD-SR-S25 |
33.0 |
29.0 |
15.5 |
≤ 14.5 |
21.3 |
ブラック |
3 |
|

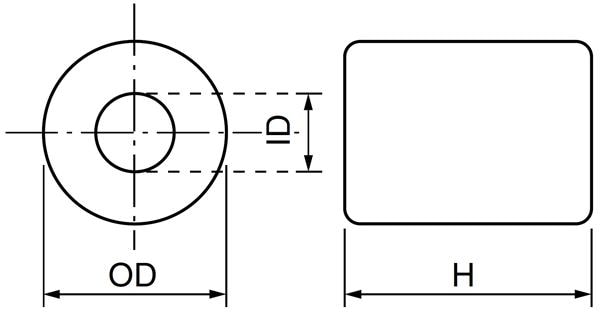

B-20 シリーズビーズコア
KEMET Electronics B-20シリーズのビーズコアキットは、プロのOEMエンジニアリング設計、試作、大学の研究室、趣味のユーザによる使用で問題となるノイズまたは電磁干渉(EMI)に対するソリューションを提供するために設計、アセンブリされています。
丸型ケーブルで使用できるこれらのビーズコアは、多様なサイズを揃えています。マンガン亜鉛(MnZn系)およびニッケル亜鉛(NiZn系)の広範なオプションにより、特定の周波数範囲の絞り込みを可能にします。NiZn系コア材は標準的にkHz AM帯域幅の周波数に対して有効ですが、MnZn系コア材はMHz FM帯域幅に対して有効です。
キットは各20個が含まれ、図面、寸法、発注情報、インピーダンス対周波数のグラフを概説したKEMET製品カタログも同梱されています。
80-EMIENGKIT02キット内容
部品番号
|
寸法 (mm)
|
周波数範囲 (参照のみ)
|
数量 |
| OD |
ID |
H |
≤100 MHz
(AM帯域幅)
|
≤ 300MHz
(FM帯域幅)
|
| B-20F-28 |
2.8
|
1.3
|
3.0
|
X |
|
20
|
| B-20F-38 |
3.8 |
1.5 |
4.3 |
X |
|
20 |
| B-20F-46 |
4.6 |
1.5 |
4.3 |
X |
|
20 |
| B-20F-57 |
5.7 |
1.5 |
8.0 |
X |
|
20 |
| B-20F-25 |
2.5 |
1.0 |
1.2 |
|
X
|
20 |
| B-20F-34 |
3.4 |
0.8 |
4.4 |
|
X |
20 |
| B-20F-44 |
4.4 |
1.6 |
7.0 |
|
X |
20 |
| B-20L-48B |
4.8 |
2.4 |
4.8 |
|
X |
20 |
B-20L-95B
(コーティング済)
|
9.7 |
4.8 |
4.2 |
|
X |
20 |
|
KEMETポリマーキット
KEMETポリマーエンジニアリングキットは、プロのOEMエンジニアリング設計、試作、大学の研究室、趣味のユーザに使用される受動部品の要件に対して積極的なソリューションを提供するために設計、アセンブリされています。各キットには、よく使用されるコンデンサ値および図面、寸法、マーキング形式、推奨パッド装着寸法、発注情報を概説したKEMET製品カタログも同梱されています。
|
|

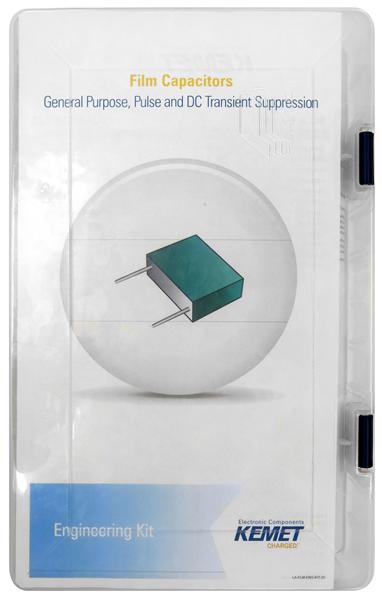

F862 コンデンサ設計キット
過酷な環境での使用に向けたKEMET Electronics F862金属化ポリプロピレンフィルムキットは、プロのOEMエンジニアリング設計、試作、大学の研究室、趣味のユーザに使用される受動部品の要件に対して積極的なソリューションを提供するために設計、アセンブリされています。F682シリーズは、新たなシールエポキシ化合物、新たなポリプロピレンフィルムのバリアント、および新たなメタライゼーション技術を利用することにより、高温や相対湿度などの過酷な環境条件でも高い静電容量と誘電正接の安定性を保ち、コンデンサの寿命を大幅に向上させます。金属化フィルムのポリプロピレン誘電体は、優れた自己回復機能を提供します。
このシリーズは、-40ºC～+110ºCの動作温度で310VAC/360VDCの定格電圧を保持します。AEC-Q200のガイドラインに基づいた認証およびENEC、UL、CUL、CQC認証のX2定格コンデンサです。KEMETのF862シリーズは、1,900VDCで100%のスクリーニング工場試験を受け、85ºC、85%RH、240VACで1000時間の温度湿度バイアス(THB)試験に合格することができます。
このシリーズは、アクロスザラインフィルタ機能および電源と直列の接続を必要とするアプリケーションに対応します。代表的なアプリケーションには、スマートメータ、容量電源装置、DCアプリケーションなどがあります。
キットには、15mmのリードスペースで1uF～.56uFの範囲のキャップ値、および22.5mmのリードスペースで.47uf～1.2uF のキャップ値の各10個が含まれます。またキットには。部品番号、数量、ビンの場所、コンデンサの説明、実際のビン図、製品情報を記載した請求書が同梱されています。
|
|
|
