Lattice Semiconductor CrossLink-NX™ FPGA
Lattice Semiconductor CrossLink-NX™ FPGAは28nmFD-SOI Lattice Nexusプラットフォーム上に構築されています。LatticeのCrossLink-NX FPGAは、小型フォームファクタ、信頼性、性能を備えています。このデバイスは、組み込みビジョンをはじめとするさまざまなアプリケーションに最適です。アプリケーションには、センサとディスプレイブリッジ、センサ集約、センサ重複、エッジでのAI推論があります。
特徴
- 競合製品に比べて最大75%低い電力
- FD-SOI によって有効になるプログラマブル・バック・バイアスによって、電力と性能の最適化が実現
- 競合より10倍小さい
- 各密度において最小のパッケージ、16mm2 から100mm2
- コンパクトなシステム設計のための複数のパッケージオプションを提供
- 高い信頼性
- 粒子に起因するソフトエラーの影響を受けやすい面積が小さく、ソフトエラーレート（SER）が100倍向上しているFD-SOIテクノロジーの絶縁ゲート
- 高性能
- 2.5Gbps MIPI D-PHY、5Gbps PCIe、1.5Gbps差動I/Oは、広範なアプリケーションを対象とする高速インターフェイスのブリッジ接続を目的とした大容量を実現しています。
- 超高速I/O構成（3ms）
- 完全デバイス構成（8ms～14ms）
- AI処理を加速するLC当たりの大半の組み込みメモリ（170ビット/ LC）
ビデオ

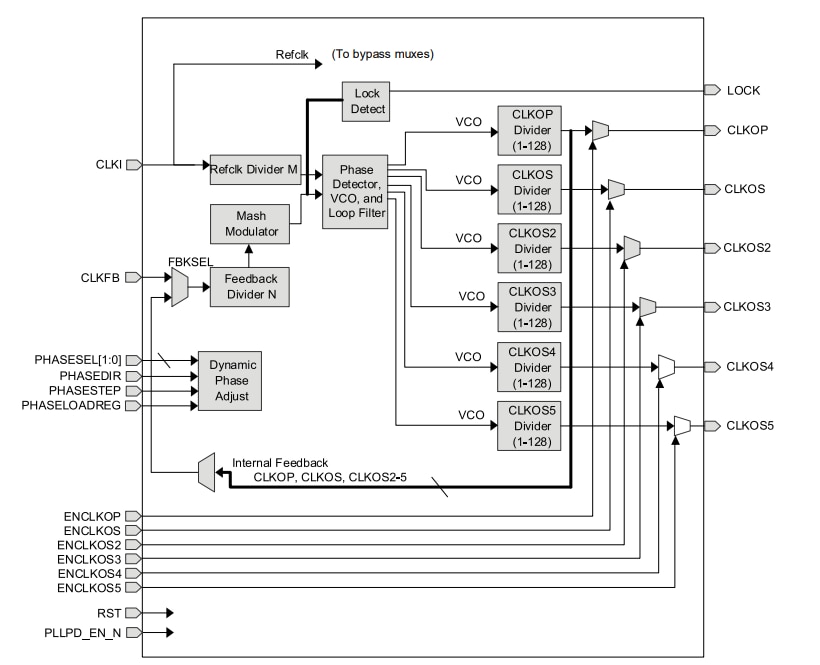

汎用PLLの図
Nexusプラットフォーム
Lattice Semiconductor Nexusプラットフォーム
低消費電力、高い信頼性、高性能設計を可能にします。
開発ツール
Lattice Semiconductor CrossLink-NX™ VIPセンサ入力ボード
設計者は、CrossLink-NX FPGAの組み込みビジョン機能を試すことができます。
Lattice Semiconductor CrossLink-NX™評価ボード
CrossLink-NXフィールド・プログラマブル・ゲート・アレイに基づいたデモおよびプロトタイピング・プラットフォームです。
Lattice Semiconductor Embedded Vision Development Kit
Modular development platform designed to enable a variety of embedded vision applications.
Lattice Semiconductor Sentryデモボード
単一ボードに384ビット暗号化デモ・試験プラットフォームが搭載されています。
関連のあるソフトウェア
Lattice Semiconductor 放射ソフトウェア
使用が簡単でエッジアプリケーション向けに最適化されているフル機能搭載FPGA設計ツールスイートです。
公開: 2020-03-17
| 更新済み: 2025-07-01
