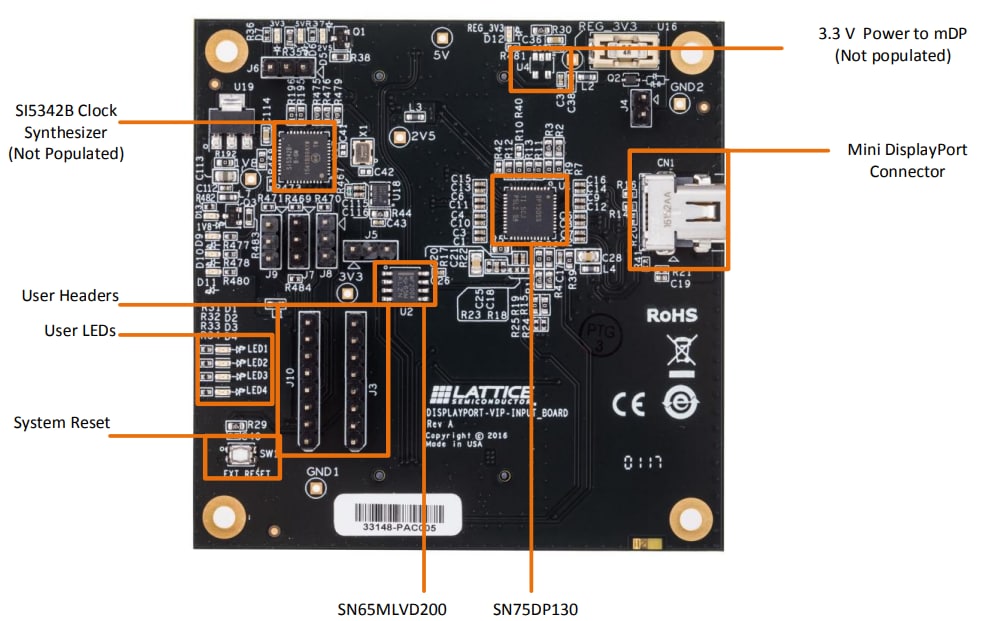

Lattice Semiconductor DisplayPort VIP入力ボード

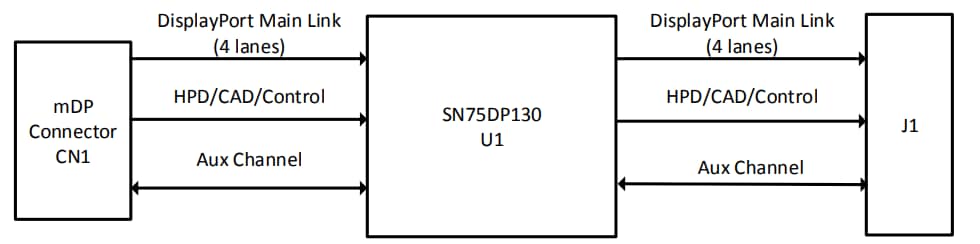

Lattice Semiconductor DisplayPort VIP入力ボードは、Latticeビデオ・インターフェイス・プラットフォーム（VIP）ボード相互接続システムで作動するように設計されています。この入力ボードは、統合型のTexas Instruments SN75DP130 DisplayPort 1:1リドライバ、mini DisplayPort（mDP）コネクタ、2つの60ピン堅牢高速ヘッダが特徴です。DisplayPort VIP入力ボードによって、業界で実績のあるDisplayPortリドライバを使用することで設計が簡素化されます。また、ビデオデータ受信用のmDPコネクタが活用されています。この入力ボードは、mDPコネクタから最大4レーンのDisplayPortビデオを受信します。主なリンク、制御、AUXチャンネルは、DisplayPort高速デジタルリンクをコネクタJ1に再生成するリドライバ経由で送信されます。
