Lattice Semiconductor ECP5™Versa開発ボード

Lattice Semiconductor ECP5™
Versa開発ボード

Lattice Semiconductor ECP5™ Versa開発ボードによって、ECP5フィールドプログラマブルゲートアレイ機能での実験が可能になります。ECP5ボードは、特定の設計の迅速なプロトタイピングとテストの実施に役立ちます。このボードには、ECP5 FPGAのプログラミングを目的とした内蔵ダウンロードコントローラがあります。この内蔵モジュールは、USB Type-BコネクタおよびUSB UARTデバイスで構成されています。

特徴
  • ハーフレングスPCI Expressフォームファクタ
  • PCI Express x1相互接続のデモンストレーションが可能
  • SMA接続による1つのフルデュプレックスSERDESチャンネルの電気的試験
  • UARTおよびデバイス・プログラミング用のUSB-B接続
  • 10/100/1000イーサネットからRGMIIへの2つのRJ45インターフェイス
  • オンボードブート・フラッシュ
  • 128MシリアルSPI Flash
  • DDR3-1866メモリコンポーネント（64MB/x16）
  • 14セグメント英数字ディスプレイ

  • プロトタイピング用の拡張メザニン相互接続
  • スイッチ、LED、デモ目的用のディスプレイ
  • Diamond®プログラミングサポート
  • オンボードリファレンスクロックソース

キットの内容
  • ECP5 PCI Express開発ボード
  • PCからのFPGAプログラミング用USB-A to USB-B（Mini）ケーブル
  • 12V AC/DC電源アダプタと海外用プラグアダプタ
  • クイックスタートガイド

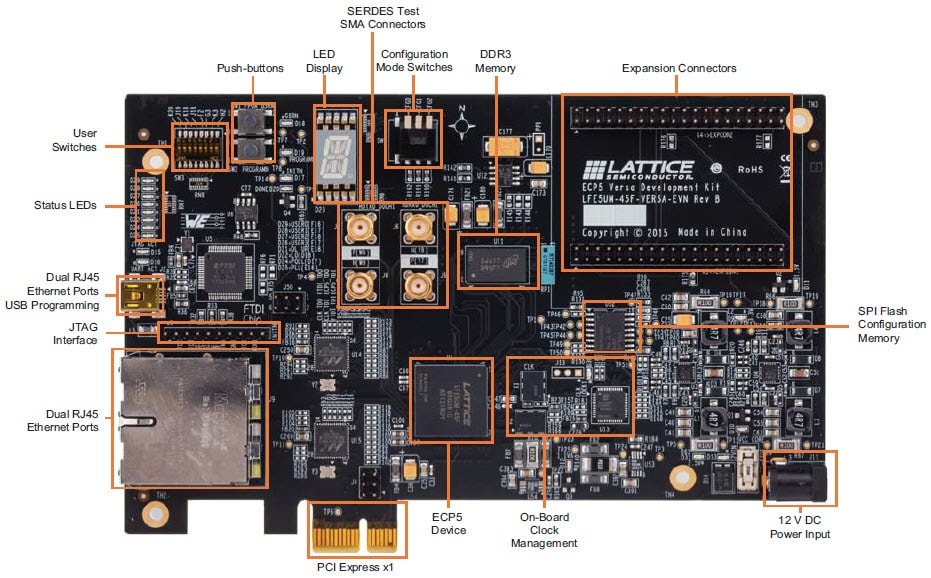

Lattice Semiconductor ECP5 Versa開発ボード
