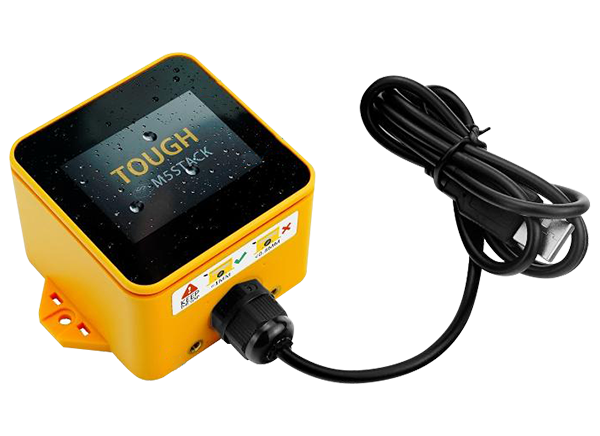

M5Stack K034 Tough ESP32 IoT開発ボードキット

M5Stack K034 Tough ESP32 IoT開発ボードキットは、Wi-FiとBLUETOOTH® デュアルモードを統合したEspressif ESP32チップセットを搭載した産業グレードのプログラム可能組み込みコントローラです。デュアルコア低電力Xtensa® 32ビットLX6マイクロプロセッサが装備されており、クロック周波数は最大240MHzです。8M PSRAM、16Mフラッシュメモリ、統合2.0-inch HD IPSディスプレイパネル、高感度容量タッチスクリーン、豊富な周辺機器、拡張インターフェイスを兼ね備えています。M5Stack K034 Tough ESP32キットは、防塵・防水に完全対応しており、複雑な産業用アプリケーションでも回路動作の安定性が保証されます。K034 Tough ESP32キットは、工業制御、スマートビル、屋外ノードのデータ収集などのアプリケーションに最適です。

特徴

  • ESP32-D0WD-V3
  • 16MBフラッシュ+ 8MB PSRAM
  • 防水、防塵
  • 耐紫外線エンクロージャ保護設計
  • 2インチLCD静電容量式マルチタッチスクリーン
  • 高度な低電力技術(RTCアラームクロックを用いたウェイクアップ
  • 12V ~ > 5VのフレキシブルDC/DCコンバータ(柔軟性に富んだ電源)を統合
  • RS485/I2C/GPIO/UARTインターフェイス
  • 開発プラットフォーム
    • Arduino/UIFlow/ESP-IDF

仕様

  • ESP32-D0WDQ6-V3 - 240MHz デュアルコア、600DMIPS
    • 520KB SRAM
    • Wi-Fi
    • デュアルモードBluetooth
    • フラッシュ(16MB)
    • PSRAM(8MB)
  • 保護レベル-防水/防塵
  • USB(5V @ 500mA)RS485 DC入力(12V @ 1A)入力電圧
  • インターフェイス
    • Type-C x 1
    • GROVE x4(RS485/I2C/G/UARTインターフェイス)
  • IPS LCD – 2.0インチ @ 320 * 240 ILI9342Cフルカラーディスプレイ、最大輝度853nit
  • タッチパネルドライバチップ - CHSC6540
  • スピーカ構成 - S4168 16ビットI2Sアンプ + 1Wスピーカ
  • RTCクロックチップ - HY8563
  • PMU - AXP192
  • USBチップ - CH9102 USB-TTLシリアルポート/プログラムダウンロード回路
  • TFカードスロット(最大サポート16GBメモリカード)
  • アンテナ - 3D-WiFi/BLEアンテナ
  • シェル材質 - 耐紫外線プラスチック
  • 正味重量(108g)
  • 総重量(139g)
  • 製品サイズ:58mm x 76mm x 41mm
  • 梱包サイズ:99mm x 80mm x 45mm

キット内容

  • 1x M5Stack TOUGH
  • 1x Type-C™USB(1m)
  • 1x 2.5mm六角レンチ
  • 1x 1.25-2Pシングルヘッド端子ライン
  • 1x 1.25-4Pシングルヘッド端子ライン
  • 1x 防水Oリング

アプリケーション

  • IoTコントローラ
  • データ収集/ディスプレイ端子
  • タイミングコントローラ
公開: 2021-10-25 | 更新済み: 2022-03-11
