MEAN WELL 3W ~ 20W絶縁型安定化DIP DC-DCコンバータ
MEAN WELL 3W〜20W 絶縁型 安定化 DIP DC/DCコンバータには、シングル出力およびデュアル出力モデルがあり、電源システム、計測器、産業用オートメーション、およびIoTアプリケーションに適しています。これらのコンバーターは、非常に広い8:1の入力範囲を特徴としており、9VDC〜75VDCの入力電圧範囲をサポートするため、従来の12VDC、24VDC、および48VDC の電源をどのモデルでもカバーできます。この8:1入力コンバータは、簡素化された設計、柔軟性、およびDIP24 構成とのピン互換性を提供します。これらのMEAN WELL DIP DC/DCコンバータはDIP24とピン互換性があるため、プリント基板の再設計をすることなく、ドロップイン置換品として使用できます。
特徴
- DIP24業界標準、デュアルインラインピン構成
- 超ワイド8:1入力範囲
- 自然対流冷却
- EN55032 Class Aに準拠したEMI
アプリケーション
- 電源システム
- 計器
- 電気通信機器
- 産業用オートメーション
- IoT
仕様
- 電力範囲：3W～20W
- 入力電圧範囲：9VDC〜75VDC
- 絶縁容量：1000pF
- 動作温度範囲：最大-40°C ~ +95°C
- 寸法
- 31.8mm x 20.3mm x 10.2mm（03/06モデル）
- 31.8mm x 20.3mm x 12.2mm（08/12/20モデル）

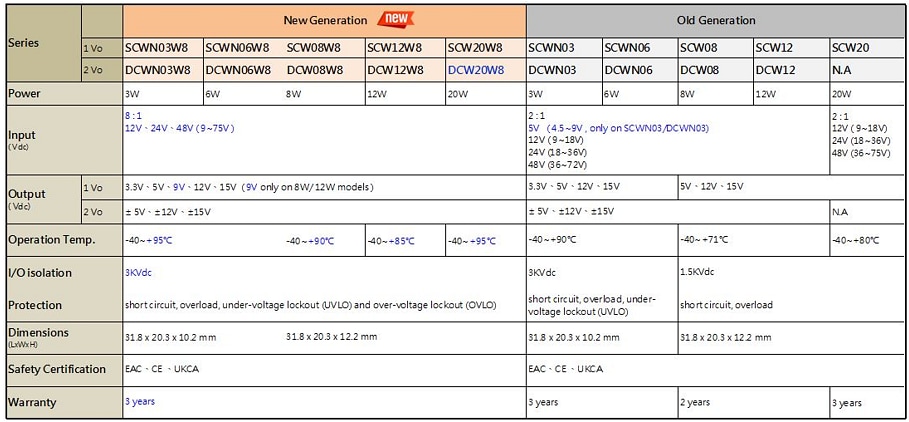

比較表
関連コンバータ
MEAN WELL DC/DCコンバータ
0.5W～1000Wの範囲および3.3V～48Vの単出力定格が備わっています。
MEAN WELL SCWN/DCWN06/SCW20 DC-DC安定化コンバータ
高効率6Wおよび20W安定化・絶縁DC-DCモジュールで、DIP24パッケージに収められています。
MEAN WELL SCWN03およびDCWN03 3W DC-DC安定化コンバータ
業界標準ピン配列の3W、DIP24パッケージ
