Microchip Technology ADM00861 230VAC LED負荷ボード
Microchip Technology ADM00861 230VAC LED負荷ボードは、CL8800 LEDドライバボード（ADM00866）と併用するように、あるいはCL88030 LEDドライバボード（ADM00860）と併用するように設計されており、Microchip Technology CL8800およびCL88030シーケンシャル・リニアLEDドライバの性能を実証します。
ADM00861 230VAC LED負荷ボードは、12個のLEDが4タップにグループ化されています。10-Wireフラット・ケーブル入力コネクタを使用するとADM00866またはADM00860 LEDドライバボードに簡単に接続できます。このドライバボードと負荷ボードは共に、AC電流から低電流LEDの方向を駆動するCL8800またはCL88030を実証します。オンボードNTCサーミスタには、過温度保護機能が搭載されています。また、PTCサーミスタは、過電流保護を実現しています。追加のコンデンサ、EMIフィルタ、または力率接続回路は不要です。
特徴
- 評価対象:
- CL8800シーケンシャル・リニアLEDドライバ
- CL88030シーケンシャル・リニアLEDドライバ
- 4タップによって連続的に駆動される、12個の直列接続されたLED（OSRAM DURIS S 8 LED GW P9LR31.EM）
- LED負荷ピンフィンヒートシンク
- Murata PRG18BC3R3MM1RB 3.3Ω PTCサーミスタ
- Murata NCP18WM474J03RB NTC 470kΩサーミスタ
- 10-Wireフラットケーブル入力コネクタ
- 熱式両面粘着テープ
- CL8800 LEDドライバボード（ADM00866）またはCL88030 LEDドライバボード（ADM00860）が必要
関連製品
Microchip Technology ADM00860 230VAC LEDドライバ評価ボード
CL88030シーケンシャル・リニア・オフラインLEDドライバ用のデモ・プラットフォーと設計リファレンスです。
接続図

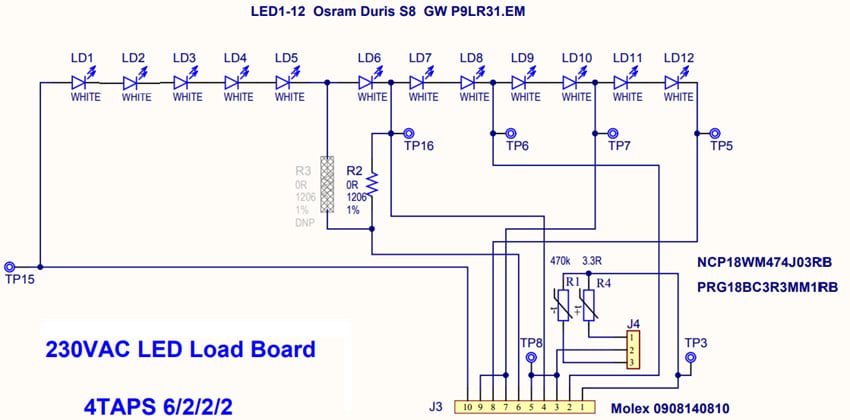

回路図
公開: 2018-07-06
| 更新済み: 2022-11-09
