Microchip Technology ADM00873評価ボード
Microchip Technology ADM00873評価ボードは、組立、プログラミング、テストが完了しているソリューションで、MCP331x1の動作性能を評価・実証します。MCP331x1は、ベースライン・シングルチャンネル12/14/16ビット1 Msps SARアナログ・デジタル・コンバータ（ADC）です。ADM00873評価ボードには、MCP331x1が搭載されています。
ADM00873評価ボードは、Curiosity PIC32MZEF開発ボード（DM320104 ）およびSAR ADCユーティリティソフトウェアで作動するように設計されています。Curiosity PIC32MZEF開発ボード（DM320104）は、完全に統合された32ビット開発プラットフォームで、高性能PIC32MZ EFシリーズPIC®マイクロコントローラ（PIC32MZ2048EFM100）が特徴です。DM320104は、ADM00873評価ボードから受信したデジタルデータのキャプチャに活用されます。
特徴
- フルスケールのアナログ入力範囲: -VREF～+VREF
- ADM00873（MCP33131D/21D/11D搭載）: –4VPP～+4VPP
- 次のメトリックスの性能を評価: SNR、SFDR、INL、DNLなど
- ダイナミック性能のモニタリング
- 負荷ソフトウェア構成を保存およびローディングする機能
- ユーザ後処理を目的に、生データを保存およびローディングする機能
キット内容
- 1x ADM00873 SAR ADC評価ボード
- 1x 9V電源
必要な機器
- Curiosity PIC32MZEF開発ボード (DM320104)
- 別売り
- Type Aメスto-micro-B USBケーブル
- このキットには付属していません
- 外部信号入力
- ユーザによる供給
- SAR ADCユーティリティ・ソフトウェア
- Microchipウェブサイトで使用可能
関連製品
Microchip Technology MCP331アナログ・デジタル・コンバータ
完全差動12、14、16ビットADCで、低電力消費と高性能が備わっています。
Microchip Technology MCP33141/MCP33151 12/14ビットADC
シングルエンド入力、高性能、低電力消費が特徴で、小型パッケージに収められています。
Microchip Technology PIC32MZ 32ビット マイクロコントローラー
330DMIPSの優れた性能、ライブアップデート フラッシュ、大容量RAM、コネクティビティ周辺機能を提供。
Mikroe Click Boards™
Add new functionality to mikroBUS™ development boards w/ zero hardware configuration.
Curiosity PIC32MZEF開発ボードに接続されているADM00873

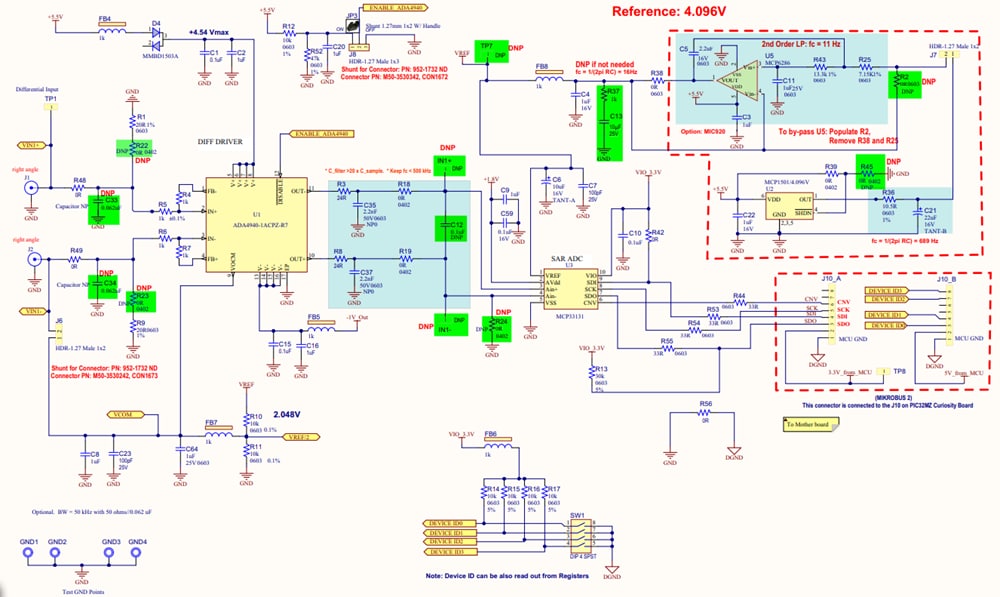

回路図
公開: 2019-06-13
| 更新済み: 2023-06-02
