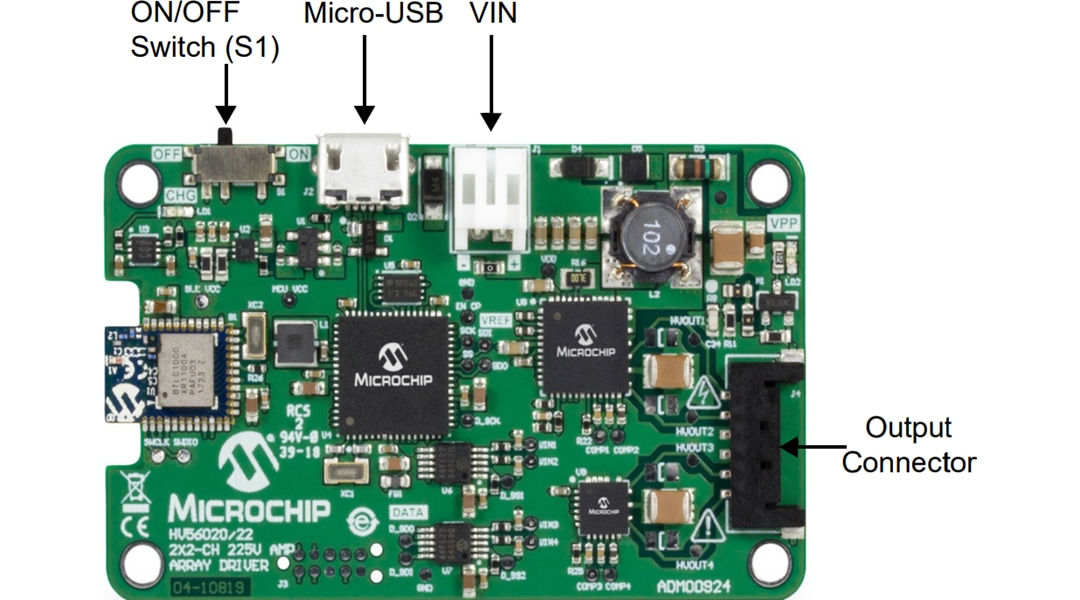

Microchip Technology HV56020/22評価ボード（ADM00924）

Microchip Technology HV56020 / 22評価ボード（ADM00924）は、HV56020およびHV56022デュアル高電圧オペレーショナルアンプを対象としたデモおよび開発プラットフォームです。HV56020およびHV56022は、ハプティックアプリケーション用に設計されたドライバソリューションです。HV56020は、オペアンプ、DC-DCコンバータ、パワーMOSFETが統合されているマルチチップモジュール（MCM）です。オペアンプは、225Vでハプティックピエゾアクチュエータを 駆動するように設計されており、40mA の最小ソース/シンク電流が備わっています。DC-DCコントローラとパワーMOSFETは、 外付けトランスと共に、非絶縁フライバック構成を使用した電圧供給を生成します。HV56022は、40Aの最小ピーク電流および225Vの最大電圧ドライブを搭載したデュアル高電圧オペアンプで構成されています。このデバイスは、HV56020と一緒に使用してチャンネル数を増やすように設計されています。
