Microchip Technology ATSAMD11 SMART ARMベースのマイクロコントローラ

Microchip ATSAMD11 SMART ARMベースのマイクロコントローラは、1つのフルスピード・クリスタルレスUSB 2.0デバイス・インターフェイス、およびUSART、UART、SPI、I²C最大3.4MHz、SMBus、PMBus、LINスレーブとしてそれぞれ構成できる最大3つのシリアル通信モジュール（SERCOM）を実現しています。ATSAMD11には、最大10チャンネルの350ksps、プログラマブルゲイン、最大16ビットの分解能をサポートできるオプションのオーバーサンプリング、デシメーション搭載12ビットADCがあります。また、1つの10ビット350ksps DAC、2つのアナログ・コンパレータ（ウィンドウモード付）、周辺タッチコントローラがあります。また、ボタン72個、スライダ、ホイール、近接センシングに対応しています。また、プログラマブル・ウォッチドッグ・タイマ、ブラウンアウト検出器とパワーオンリセット、2ピン・シリアル・ワイヤ・デバッグ（SWD）プログラム/デバッグ・インターフェイスがあります。

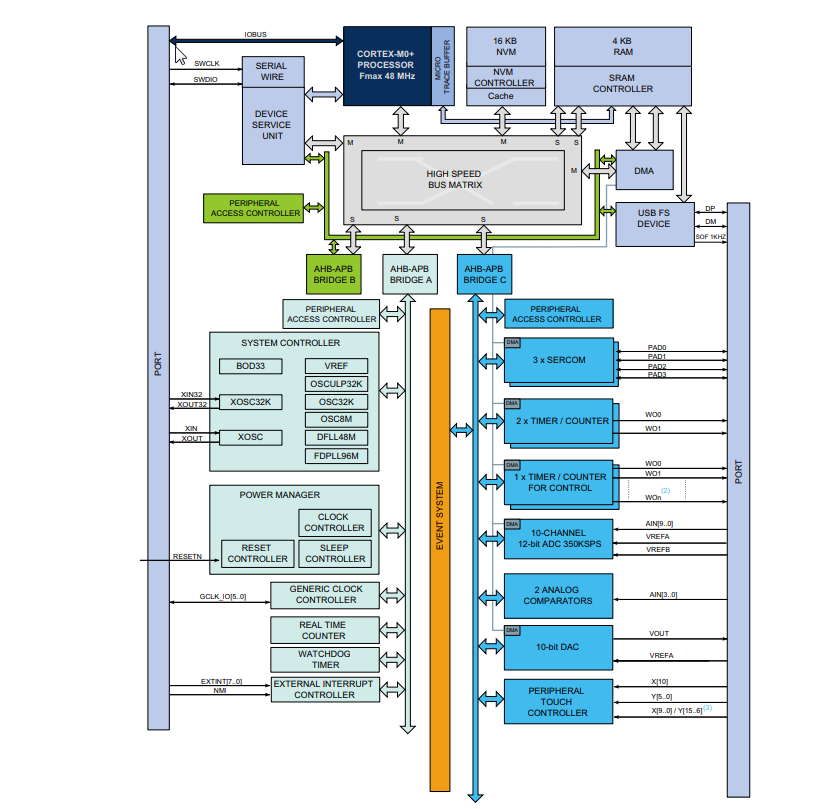

特徴

プロセッサ
- 最大48MHzで実行するARM Cortex-M0+ CPU
  - シングルサイクルのハードウェア乗算器
  - マイクロトレースバッファ
メモリ
- 16KBインシステム自己プログラマブルFlash
- 4KB SRAMメモリ
システム
- パワーオンリセット（POR）およびブラウンアウト検出（BOD）
- 48MHzデジタル周波数ロックループ（DFLL48M）および48MHz～96MHzフラクショナルデジタル位相ロックループ（FDPLL96M）を用いた内部・外部クロックオプション
- デジタル位相ロックループ（FDPLL96M）
- 外部割込みコントローラ（EIC）
- 8個の外部割込
- 一つのノンマスカブル割り込み
- 2ピンシリアルワイヤデバッグ（SWD）、プログラミング、テスト、デバッグインタフェース
低電力
- アイドルモードとスタンバイスリープモード
- SleepWalking周辺機器
周辺機器
- 6チャンネルダイレクトメモリアクセスコントローラ（DMAC）
- 6チャンネルイベントシステム
- 2つの16ビットタイマ/カウンタ（TC）、次のいずれかとして構成可能:
  - 比較/キャプチャチャンネル付き16ビットTC 1つ
  - 比較/キャプチャチャンネル付き8ビットTC 1つ
  - 2つのTCを使用した、比較/キャプチャチャンネル付き1つの32ビット
- 拡張機能が搭載された制御用の1つの24ビット・タイマ/カウンタ（TCC）
  - オプションの補完出力が備わっている最大4つの比較チャンネル
  - ポートピン全体での同期パルス幅変調（PWM）パターンの生成
  - 確定的な障害保護、高速減衰、相補出力の間での構成可能デッドタイム
  - 最大5ビットまで解像度を向上し、量子化誤差を低減するデザリング

クロック/カレンダー機能付き32ビットリアルタイムカウンタ（RTC）
ウォッチドッグタイマ（WDT）
CRC-32ジェネレータ
フルスピード（12Mbps）ユニバーサルシリアルバス（USB）2.0インターフェイス1つ
- 組み込みデバイス機能
- 8つのエンドポイント
- 内部RC発振器から実行可
最大3つのシリアル通信インターフェイス（SERCOM）、次のいずれかとして動作するように各々に構成可能:
- フルデュプレックスおよびシングルワイヤハーフデュプレックス構成のUSART
- I2Cバス、最大3.4MHz
- SMBUS/PMBUS
- SPI
- LINスレーブ
12ビット、350kspsアナログデジタルコンバータ（ADC）、最大10チャンネル搭載
- 差動およびシングルエンド入力
- 1/2x～16xのプログラマブルゲイン段
- 自動オフセットとゲインエラー補償
- 13、14、15または16ビット分解能に対応するためのハードウェアでのオーバーサンプリングとデシメーション
10ビット350kspsデジタル・アナログ・コンバータ（DAC）
ウィンドウ比較機能付き2つのアナログコンパレータ（AC）
周辺タッチコントローラ（PTC）
- 最大72チャンネル静電容量式タッチおよび近接センシング
I/O
- 最大22のプログラマブルI/Oピン
パッケージ
- 24ピンQFN
- 20ピンSOIC
- 14ピンOIC
動作電圧: 1.62V – 3.63V
