Microchip Technology CEC1302低消費電力暗号組込コントローラ
Microchip CEC1302低消費電力暗号組込コントローラ（EC）は、32ビットARM® Cortex®-M4組み込みマイクロコントローラが特徴です。 CEC1302には、128KBのSRAM、32KBのブートROM、システムホストと通信するI2Cバスがあります。 2つのSPIメモリインターフェースを使用すると、プライベートSPIおよび/または共有SPIといった外部SPIフラッシュメモリからECがそのコードを読み込むことが可能になります。 この共有SPIインターフェースを使用すると、ECコードを共有SPIチップに保存できるようになります。 このプライベートSPIメモリインターフェースによって、ECによってのみアクセス可能である専用のSPIフラッシュが実現しています。
Two SPI memory interfaces allow the EC to read its code from external SPI flash memory: private SPI and/or shared SPI. The Shared SPI interface allows for EC code to be stored in a shared SPI chip. The private SPI memory interface provides for a dedicated SPI flash that is only accessible by the EC.
特徴
- ARM® Cortex®-M4 Processor Core
- Multi-purpose AES Cryptographic Engine
- Hardware support for ECB, CTR, CBC, and OFB AES modes
- Support for 128-bit, 192-bit, and 256-bit key length
- DMA interface to SRAM shared with the Hash engine
- 128KB SRAM (Code and Data)
- 96KB Optimized for Code
- 32KB Optimized for Data
- Cryptographic Hash Engine
- Support for SHA-1 and SHA-256
- DMA interface to SRAM shared with AES engine

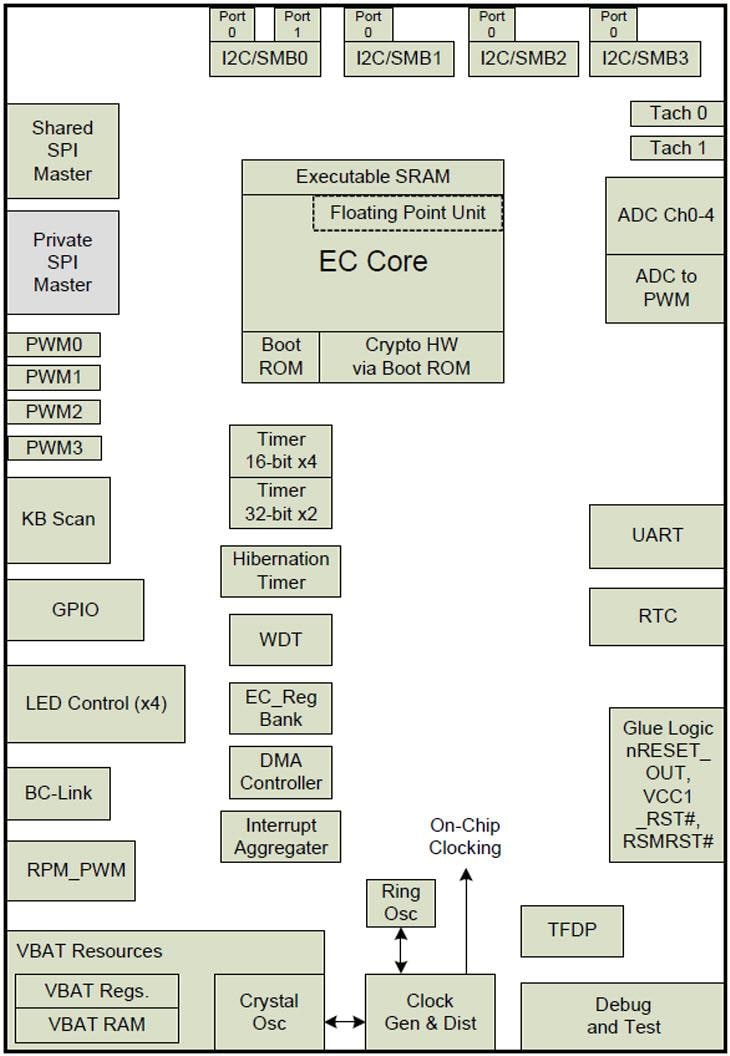

Block Diagram
Technical Specs
Related Product
Mikroe CEC1302 clicker
Brings click board connectivity to the 32-bit Arm® Cortex® 4 CEC1302 microcontroller.
