Microchip Technology EQCO5X31 USB Type-C™評価ボード
Microchip Technology EQCO5X31USB Type-C™ 評価ボードは、USB3 Type-C ケーブルの長さを延長するためのソリューションです。Microchip Technology EQCO5X31ボードは、ホスト側とデバイス側用に設計されたEV40G35AType-C エクステンダーを使用します。また、このボードには、EV23B43A Type-Cリピータも使用されており、2本のケーブルの結合と拡張を促進します。これらのボードは、USB接続の可能性を再定義します。
EV40G35A USB 3.2 Gen 1ケーブルエクステンダは、EQCO5X31 ICが小型USBドングルに組み込まれているカードで、ホストとデバイスの端に差し込むことができます。EV40G35Aエクステンダカードは、最大8m〜10mのパッシブUSB 3.2 Type-Cケーブルに対応できます。
EV23B43A USB 3.2 Gen 1ケーブルリピータは、EQCO5X31 ICが小型USBドングルに組み込まれているカードで、2つのケーブルセグメントの接続と反復に使用できます。EV23B43Aカードは、2つの6m〜8mパッシブUSB 3.2 Type-Cケーブルセグメントを接続および反復できます。複数のリピータを使用して、さらに長い長さまで延長できます。
特徴
- Microchip EQCO5X31を使用したUSB 3.2 Type-Cリピータとエクステンダカード
- EV40G35A - USB 3.2 Gen 1ケーブル長を延長
- EV23B43A - さらなる長さを目的に2つのUSB 3.2 Gen 1ケーブルセグメントの接続と反復に使用
- 双方向でUSB 3.2 Gen 1（5Gbps）のイコライゼーション、リクロック、再駆動
- Type-CリバーシビリティとフルVBUS電圧範囲をサポート
- Type-C PD電力交渉に対する透明性
関連製品
Microchip Technology EQCO5X31 USB 3.2リクロッカ/リドライバ
パフォーマンスと信頼性を高めるために、EyeOpen™およびMarginLink™テクノロジーを搭載。
EV40G35Aエクステンダボード - レイアウト
EV23B43Aリピータボード - レイアウト

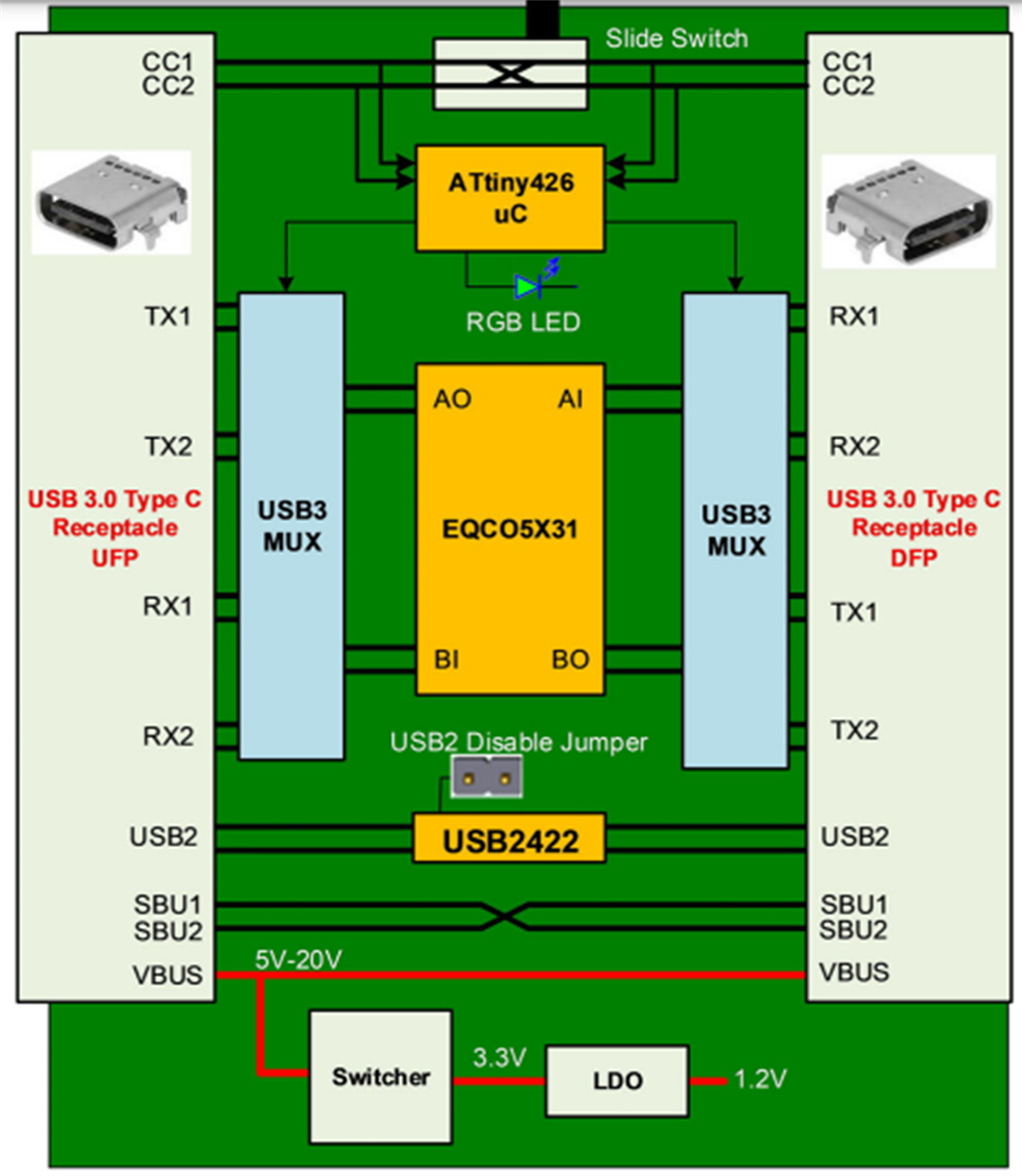

ブロック図
