Microchip Technology EV32R56A リファレンスデザイン

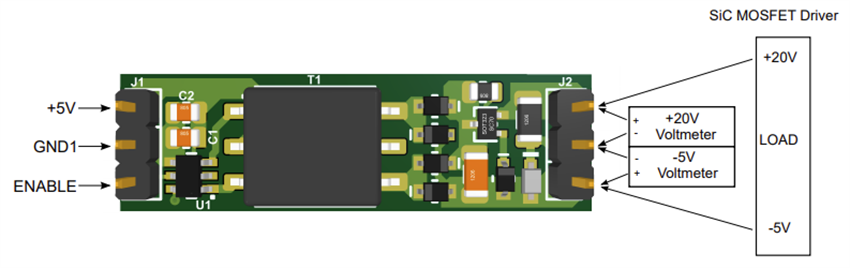

マイクロチップ (Microchip) EV32R56Aリファレンスデザインは、MCP14T0517Bプッシュプル変圧器ドライバをベースとした、炭化ケイ素（SiC）ゲートドライバ用の絶縁バイアスジェネレータです。 このドライバは、5Vの入力電圧で動作します。このボードは、0Vを基準として+20V、0Vを基準として-5Vのガルバニック絶縁された安定化バイアス電圧を供給し、最大100mAの電流を流します。マイクロチップ (Microchip)ボードは、外部制御および同期用に設定可能な ENABLE ピンを備えています。MCP14T0517A/Bドライバは、小型フォームファクタの絶縁電源アプリケーション向けに設計されており、MCP14T0517Aは150kHz、MCP14T0517Bは450kHzのスイッチング周波数で動作します。MCP14T0517A/Bを使用すると、最大1000kHzの外部クロックを適用することで、複数デバイスとの同期および高周波数での動作が可能です。
