Microchip Technology EV93M52A MIC21LV33評価ボード
Microchip Technology EV93M52A MIC21LV33評価ボードは、MIC21LV33の機能性と汎用性を迅速に実証するように設計されています。MIC21LV33は、Hyperlight loadおよび位相制限機能が有効になっている独自の適応型オンタイム制御アーキテクチャが特徴の、アダプティブオン時間、2相同期バックコントローラです。MIC21LV33は、デュアル位相シングル出力、大電流スイッチモード電源を実装するために、外部MOSFETおよび出力フィルタと併用されます。
Microchip EV93M52Aボードは、バックトポロジに基づいており、0.6～28Vの間で調整できる出力電圧を実現しています。このボードには、入力で4.5V～36Vで供給された場合に50Aの最大電流が備わっています。さらに、このボードは、0.82V/40A出力向けに調整および最適化されています。
特徴
- 入力電圧範囲：4.5V～36V
- 調整可能な出力：0.6V～28V
- 適応型定オンタイム制御
- 高デルタ-V動作
- 任意のCapacitor™安定性
- 0.6V内部リファレンス（精度±1%）
- 3番目のノードからのリップル注入、50%以上の負荷サイクルを実現
- ハイパーライトロードと位相シェディング
- ユーザー設定可能な閾値または外部制御を用いた自動位相制限
- 位相制限
- フェーズ間の正確な電流バランシング
- 常に180 °位相がずれている位相の間の正確な位相整合
- 位相あたり100kHz～800kHzのスイッチング周波数
- 単電源動作のための高電圧内部5V LDO
特徴
- MIC21LV33評価ボードPCB
- 重要情報シート
- 中国RoHS宣言
関連製品
Microchip Technology MIC21LV32 & MIC21LV33高度COT PWMコントローラ
超高速過渡応答をサポートする独自の適応型Hyper Speed Control®アーキテクチャを実現しています。
その他の資料
前面の概要

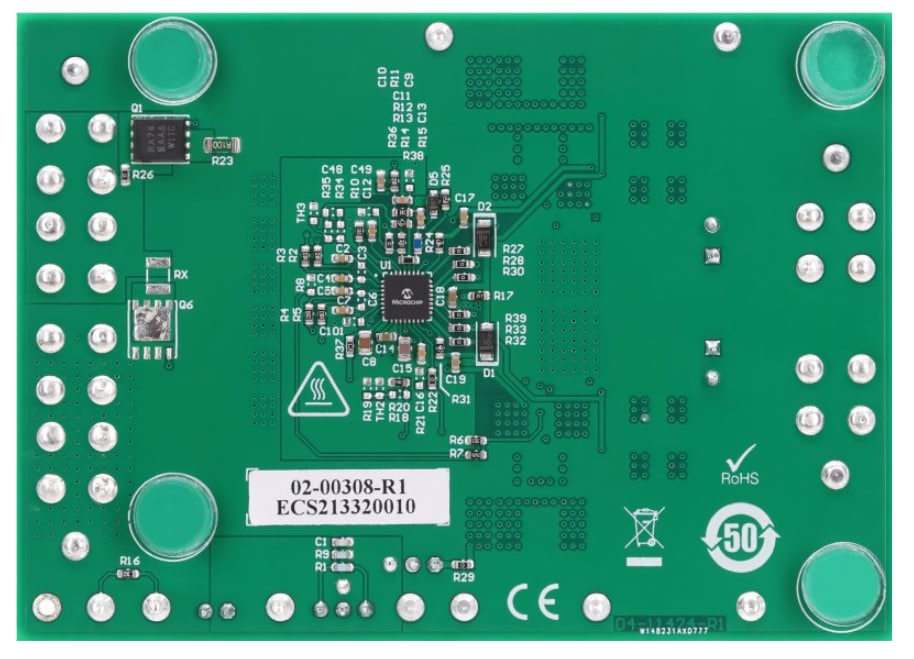

背面の概要
接続図
公開: 2022-04-22
| 更新済み: 2022-04-26
