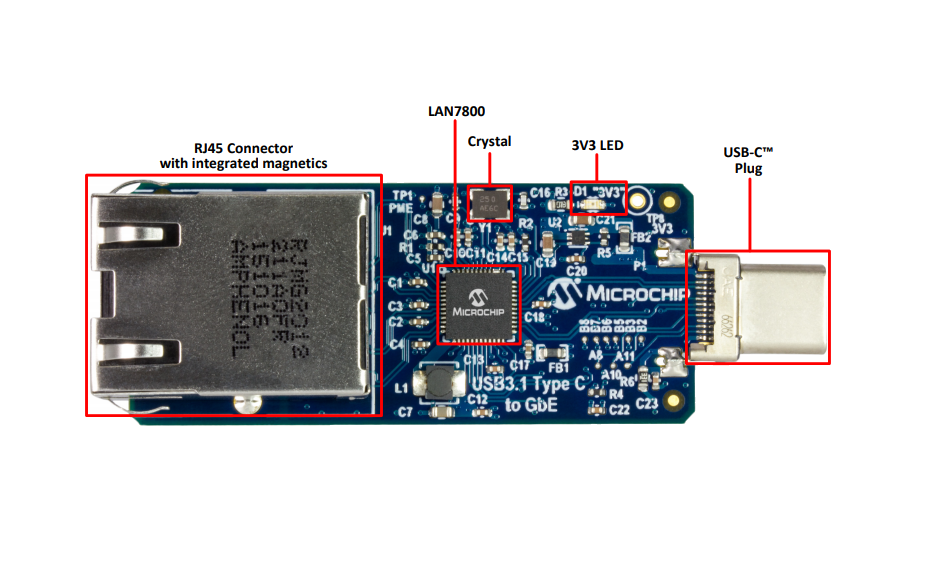

Microchip Technology EVB-LAN7800LC-1 USB Type-C™ドングル
Microchip Technology EVB-LAN7800LC-1 USB Type-C™ドングルは、LAN7800の評価に設計されています。LAN7800は、4層RoHS準拠プリント回路ボード（PCB）上のUSB 3.1 Gen 1ギガビット・イーサネット・コントローラです。LAN7800コントローラは、USB 3.1 USB仕様に準拠しており、超高速（SS）、高速（HS）、全速度（FS）、低速度（LS）USB信号伝達に対応しています。このデバイスは、すべての定義されたUSB動作速度を完全にカバーしています。
EVB-LAN7800LC-1ドングルは、内部デフォルト設定による動作を目的に構成されており、外部4Kbit EEPROMまたは内部OTPを使用したカスタム構成に対応しています。EVB-LAN7800LC-1ドングルには、Microsoft® Windows®10、Windows 8x、Windows 7、Mac OS®X 10.4+、Linux®ハブドライバとのドライバ互換性があります。
特徴
- LAN7800は、48ピンSQFN 6x6mmRoHS準拠パッケージに格納
- USB 3.1 Gen 1に準拠（SS、HS、FS、LS動作）
- 10BASE-T/100BASE-TX/1000BASE-Tイーサネットサポート
- オプションのオンボードEEPROMまたは外部からダウンロードできるファームウェア
- USB Type-Cコネクタ（USB 3.1用）
- 低コストの4層の省スペース設計
- VBUSからの動作
- オンボード25MHzクリスタル
- 電力、Ethernetリンク/アクティビティ、デュプレックス/衝突LEDインジケータ
- また、Wake-on-LAN用のハードウェアにPMEイベントも利用可能
