Microchip Technology EVB-USB5734 USBコントローラハブ評価ボード

Microchip EVB-USB5734 USB 3.1 Gen 1コントローラ・ハブ評価ボードは、USB5734 4ポートSuperSpeed/Hi-Speed USBコントローラ・スマートハブの性能評価を目的としたプラットフォームです。このプリント回路ボード（PCB）は、EVB-USB5734をユーザーの設計に統合する上で役立ちます。USB 2.0およびUSB 3.0に準拠しておりバッテリ充電がEVB-USB5734ボードでサポートされているの4つのポートで、一度に最大5Aの総電流が備わっています。このボードは、SMBusを介して、あるいは外部64-Mbit SPIフラッシュデバイスから、カスタム構成をサポートしています。まず、内部デフォルト設定からの動作を目的にこのボードを構成します。Using Microsoft® Windows® 8x、Windows 7、Windows XP、Mac OS® X 10.4+、Linux®ハブ・ドライバは、EVB-USB5734デモ用ドライバとの互換性があります。

特徴

  • 64ピンQFN RoHS準拠パッケージに収められたUSB5734
  • USB 3.1 Gen 1に準拠（SS、HS、FS、LS動作）
  • USBピンは5V公差
  • 4つの下流USB 2.0/3.1 Gen 1ポート
  • すべてのダウンストリームポートは、個々のポート電力および過電流センスをサポート
  • すべての下流ポートは、バッテリ充電（1ポート当たり最大2.1A）に対応しています。
  • 一度に最大5Aの総電流（下流）をサポート可能
  • 外部ダウンロード可能なファームウェア用のオンボードSPIフラッシュ
  • 低コストの4層の省スペース設計
  • 単一の電圧（安定化+12V）外付け電源で動作
  • オンボード25MHzクリスタル
  • 単一のオンボード+5.25V、6アンペア・レギュレータ
  • 単一のオンボード+3.3V、0.5アンペア・レギュレータ
  • 単一のオンボード+1.2V、1アンペア・レギュレータ
  • ポート電源およびポートイネーブルLEDインジケータ
  • SPI/ストラップ構成用のLEDインジケータ
  • 構成可能なモード動作用のオンボードIOコネクタ

オンザボード

回路図 - Microchip Technology EVB-USB5734 USBコントローラハブ評価ボード

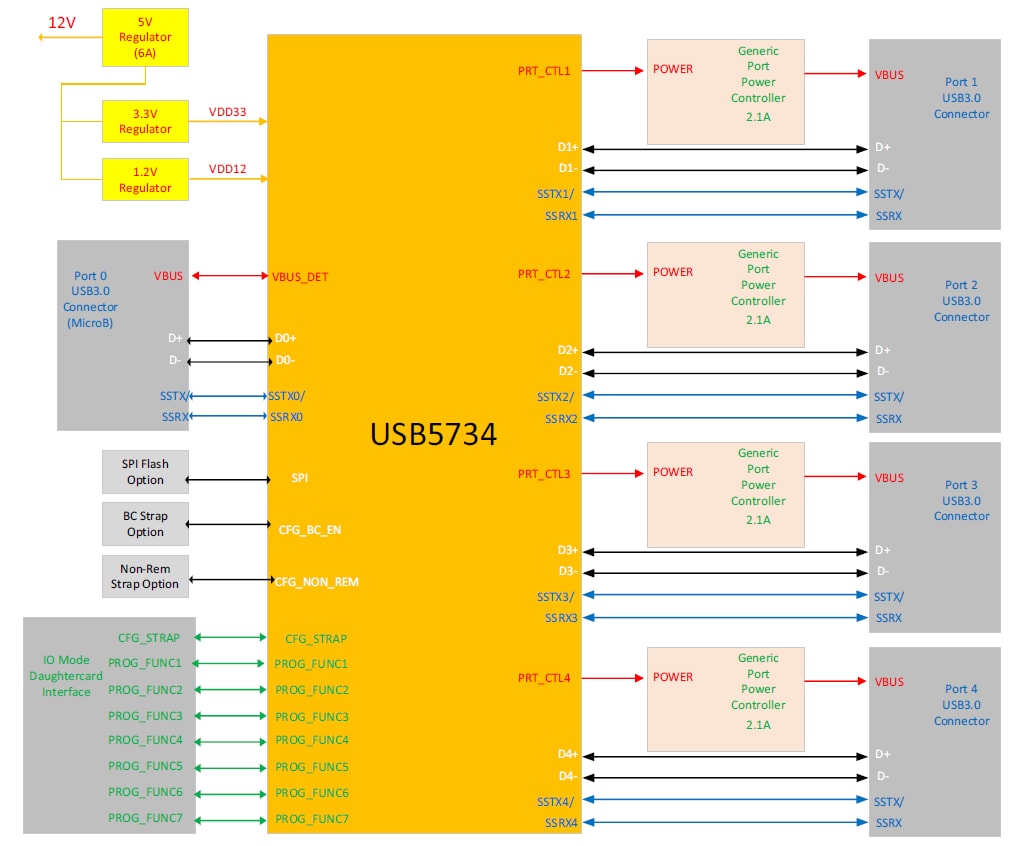

ブロック図

ブロック図 - Microchip Technology EVB-USB5734 USBコントローラハブ評価ボード
