Microchip Technology LAN9255 EtherCATコントローラ
Microchip Technology LAN9255 EtherCATコントローラには、デュアル統合イーサネットPHYとSAM E53Jが搭載されたMicrochip LAN9253コントローラが組み込まれています。SAM E53Jは、ARM® Cortex® M4F MCUです。LAN9255は、商業（0°C～+70°C）、工業（-40°C～+85°C）拡張工業（-40°C～+105°C）温度範囲でご用意があります。
特徴
- Microchip SAM E53J ARM Cortex-M4F
- メモリ
- 1MB/512KB/256KBインシステム・プログラマブル・フラッシュ
- 256KB /192KB/128KB SRAMメインメモリー
- システム
- パワーオンリセット（POR）およびブラウンアウト検出
- 内部/外部クロックオプション
- 電源
- アイドル、スタンバイ、休止状態、バックアップ、オフスリープモード
- SleepWalking周辺機器
- 組み込みバック/LDOレギュレータ
- 周辺機器
- 32チャンネル対応ダイレクト・メモリー・アクセス・コントローラ（DMAC）
- SD/MMCホストコントローラ（SDHC）
- クワッドI/Oシリアル・ペリフェラル・インターフェイス（QSPI）
- 10/100イーサネットMAC（1588 PTP/TSU搭載）
- フルスピードUSB 2.0インターフェース
- 32チャンネル対応イベントシステム
- デュアル1MSPS 12ビットADCおよびDAC
- 周辺タッチコントローラ（PTC）
- メモリ
- パッケージ
- 無鉛RoHS準拠128ピンTQFP
- （14mm x 14mm、0.4mmピッチ）
- 環境
- 商業（0°C～+70°C）
- 工業用: -40°C～+85°C
- 拡張産業（-40°C～+105°C）
- Microchip LAN9253 2/3ポートEtherCATデバイス
- 集積100Mbpsイーサネット・トランシーバ
- IEEE 802.3/802.3u（高速イーサネット）に準拠
- 信号品質指数の診断
- ループバックモード
- 自動極性検出と補正
- HP自動MDIX
- EtherCAT Pとの互換性あり
- EtherCATデバイスコントローラ
- 8 FMMU数をサポート
- 8 SyncManager数をサポート
- 他のEtherCATデバイスとの同期が可能になる分散クロックサポート
- 8KバイトのDPRAM
- ホスト・バス・インターフェイス
- 最大60MHzまでのSPI / SQI（クワッドSPI）サポート
- 柔軟性に富んだネットワーク構成のための第3ポート
- 包括的なパワーマネジメント機能
- 3つのパワーダウンレベル
- ウェイク・オン・リンク・ステータスの変更（エネルギー検出）
- マジック・パケット・ウェイクアップ、Wake on LAN（WoL）、ウェイク・オン・ブロードキャスト、ウェイク・オン・パーフェクトDA
- ウェイクアップ・インジケータ・イベント信号
- 電力とI/O
- 統合パワーオンリセット回路
- ラッチアップ性能は、EIA/JESD78、Class IIに準じて150mAを超過
- JEDEC Class 3A ESD性能
- 3.3V単電源（集積1.2Vレギュレータ）
- 外部電源のオプション
- EtherCATホストによってアドレス指定されるまでスリープモードに入ることがでるローカルホスト
- その他の特徴
- EEPROMエミュレーション
- 拡張EtherCATサイクル時間
- トランスレス・リンク・サポート
- 多機能GPIO
- BOMの削減を目的に低コスト25MHz水晶を使用可能
- クロック25MHzクロック出力（リファレンスのディジーチェーン接続用）
- 集積100Mbpsイーサネット・トランシーバ
アプリケーション
- モーター動作制御
- プロセス/ファクトリオートメーション
- 通信モジュール、インターフェースカード
- センサ
- 油圧と空気圧バルブシステム
- オペレータ用インターフェース

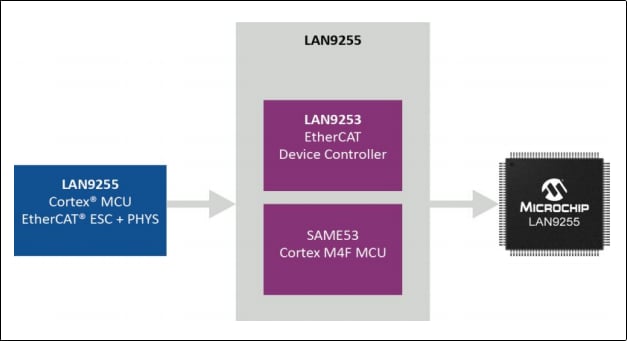

ブロック図
関連ボード
Microchip Technology EVB-LAN9255開発ボード
統合Cortex M4Fマイクロコントローラが搭載されているLAN9255 EtherCATデバイスを評価するように設計されているツールです。
