Microchip Technology MCP6V96/6U/7/9オペレーショナルアンプ
Microchip Technology MCP6V96/6U/7/9オペレーショナルアンプは、超低オフセットおよびオフセットドリフトを対象に、入力オフセット電圧補正を実現しています。これらのデバイスには、10MHz（標準）の利得帯域幅積があります。それらはユニティゲインで安定しており、1/fノイズが事実上なく、優れた電源除去比（PSRR）とコモンモード除去比（CMRR）があります。これらの製品は、最低2.4Vまでの単供給電圧で動作する一方、1.1mA/アンプ（標準）の自己消費電流を消費します。
特徴
- 高DC精度
- VOSドリフト±150nV/°C（最高）
- VOS ±25µV（最高）
- AOL 111dB（最低、VDD = 5.5V）
- PSRR 110dB（最低、VDD = 5.5V）
- CMRR 112dB（最低、VDD = 5.5V）
- Eni 0.24µVP-P (標準)、f = 0.1Hz～10Hz
- Eni 0.08µVP-P (標準)、f = 0.01Hz～1Hz
- 拡張EMI保護
- 1.8GHzでの電磁干渉除去比 (EMIRR): 93dB
- 低消費電力および供給電圧
- IQ 1.1 mA/アンプ（標準）
- ワイド電源電圧範囲2.4V～5.5V
- 小型パッケージ
- シングルインSC70、SOT-23
- MSOP-8、2 x 3 TDFNのデュアル
- TSSOP-14でのクワッド
- 使いやすい
- レールツーレール入力/出力
- 利得帯域幅積: 10MHz（標準）
- 安定したユニティゲイン
- 拡張温度範囲: -40°C～+125°C
アプリケーション
- ポータブル計測機器
- センサコンディショニング
- 温度測定
- DCオフセット補正
- 医療計測機器

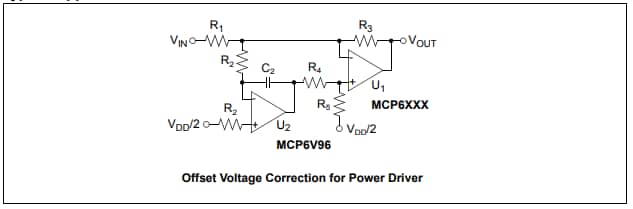

標準アプリケーション回路
