Microchip Technology PIC16F18013/14/23/24フル機能の8/14ピンMCU

Microchip Technology PIC16F18013/14/23/24フル機能の8/14ピン マイクロコントローラ(MCU)は、コスト重視のセンサとリアルタイム制御アプリケーションを有効にする一連のデジタル/アナログ ペリフェラルを備えています。この製品ファミリは、8ピン~44ピンのパッケージであり、メモリ範囲は3.5KB ~ 28KB、速度は最大32MHzです。PIC16F18013/14/23/24 MCUには、10ビットADCC (計算機能付きアナログ/デジタル コンバータ) 、高度な静電容量式タッチセンシング用の自動化された静電容量式分圧器 (CVD) 技術、8ビットDAC (デジタル/アナログ・コンバータ) モジュール、さらに多くの波形制御と通信ペリフェラルが含まれています。これらの小型フォームファクタで機能豊富なデバイスは、低コストのセンサと制御アプリケーションに最適です。

特徴

  • コア
    • Cコンパイラ最適化RISCアーキテクチャ
    • 動作速度
      • クロック入力:DC~32MHz
      • 125nsの最小命令実行時間
    • 16-levelディープハードウェアスタック
    • 低電流パワーオンリセット (POR)
    • 構成可能パワーアップタイマー(PWRT)
    • ブラウンアウトリセット (BOR)
    • Watchdogタイマ (WDT)
  • メモリ
    • 最大28KBのプログラム・フラッシュ・メモリ
    • データSRAMメモリ:最大2KB
    • データEEPROMメモリ:最大256バイト
    • プログラム・フラッシュメモリを次のように分割したメモリ・アクセス・パーティション (MAP) :
      • アプリケーション・ブロック
      • ブート・ブロック
      • ストレージ・エリア・フラッシュ (SAF) ブロック
    • プログラム可能なコードと書き込み保護
    • デバイス情報エリア (DIA) ストア
      • 固定電圧基準 (FVR) 測定データ
      • Microchip固有識別子(MUI)
    • デバイス特性情報 (DCI) ストア
      • 行サイズのプログラミング/消去
      • ピン数の詳細
    • 直接、間接、相対アドレッシングモード
  • 動作電圧範囲: 1.8V~5.5V
  • 動作温度範囲
    • 工業用:-40°C~+85°C
    • -40°C~+125°C拡張
  • 省電力機能性
    • スリープ
      • デバイスの電力消費を低減
      • ADC変換を実行しながらシステムの電気ノイズを低減
    • 低電力モード
      • 標準スリープ:3V/25°C時900nA 未満 (WDT有効)
      • 標準スリープ:3V/25°C時600nA 未満 (WDT無効)
      • 標準動作電流:48µA(32kHz、3V/25°C時)
      • 標準動作電流:<1mA(4MHz、5V/25°C時)
  • アナログ ペリフェラル
    • 計算機能付きアナログ/デジタル・コンバータ (ADCC)
      • 10ビット分解能
      • 最大35個の外部入力チャンネル
      • 4つの内部入力チャンネル
      • 内部ADC発振器(ADCRC)
      • スリープでの動作
      • 選択可能な自動変換トリガソース
    • 充電ポンプモジュールによって、低電圧時アナログモジュールの精度が向上
    • 8ビット デジタル/アナログ ・コンバータ (DAC)
      • 1つの I/Oピンで利用可能な出力
      • ADCおよびコンパレータへの内部接続
    • 1つのコンパレータ (CMP)
      • 最大4つの外部入力
      • 出力極性を構成可
      • 周辺ピン選択による外部出力
    • ゼロクロス検出 (ZCD) は、ピンのAC信号が接地を交差するときを検出する
    • 2つの固定電圧基準 (FVR)
      • 選択可能な1.024V、2.048V、4.096Vの出力レベル
      • ADCに内部接続されたFVR1
      • コンパレータとDACに内部的に接続されるFVR2
  • デジタル ペリフェラル
    • 2つのキャプチャ/比較/PWM (CCP) モジュール
      • キャプチャ/比較モード用の16ビット分解能
      • パルス幅変調器 (PWM) モードの10ビット分解能
    • 10ビット分解能のパルス幅変調器(PWM) 3個
    • 4つの構成可能な論理セル (CLC) (統合された組み合わせとシーケンシャル論理を備えた)
    • 1つの構成可能な8/16ビットタイマ (TMR0)
    • ゲート制御の2つの16ビットタイマ (TMR1/3)
    • 3つの8ビットタイマ(TMR2/4/6) (ハードウェア制限タイマ (HLT) を搭載)
    • 1つの数値制御発振器 (NCO)
      • 真のリニア周波数制御と周波数分解能の向上を実現
      • 最大64MHzの入力クロック
    • 最大2つの拡張されたユニバーサル同期/非同期レシーバ・トランスミッタ(EUSART)
      • RS-232、RS-485、LINと互換性がある
      • 開始時の自動ウェイクアップ
    • 最大2つのホスト同期シリアルポート (MSSP)
      • クライアント選択同期を備えたシリアルペリフェラルインターフェイス (SPI) モード
      • 7/10ビットのアドレッシングモード付きInter-Integrated Circuit(I2C)モード
    • ペリフェラル・ピン・セレクト (PPS) によりデジタルI/Oのピンマッピングが可能になる
    • デバイスI/Oポート
      • 最大35本のI/Oピン
      • 入力専用ピン1本
      • 個々のI/O方向、オープンドレイン、入力閾値、スルーレート、弱いプルアップ制御
      • 最大25本のピンで割り込みオン変更 (IOC)
      • 外部割り込みピン1本
  • クロッキング構造
    • 高精度内部発振器ブロック(HFINTOSC)
      • 32MHzまで選択可能な周波数
      • キャリブレーションで±2%
    • 内部31kHz発振器(LFINTOSC)
    • 2つの外部クロック(EC) 電力モードを備えた外部高周波クロック入力
    • 二次発振器 (SOSC)
  • プログラミング/デバッグ
    • 2つのピンを介した回路内シリアル・プログラミング™(ICSP™)
    • 3つのブレークポイントを備えた (2つのピンを通じて) 回路内デバッグ (ICD)
    • 統合オンチップのデバッグ
  • 8ピンPDIP、8ピンSOIC、8ピンDFN、14ピンPDIP、14ピンSOIC、14ピンTSSOP、16ピンQFNパッケージのオプション

アプリケーション

  • コスト重視センサ アプリケーション
  • リアルタイム制御アプリケーション

ブロック図

ブロック図 - Microchip Technology PIC16F18013/14/23/24フル機能の8/14ピンMCU

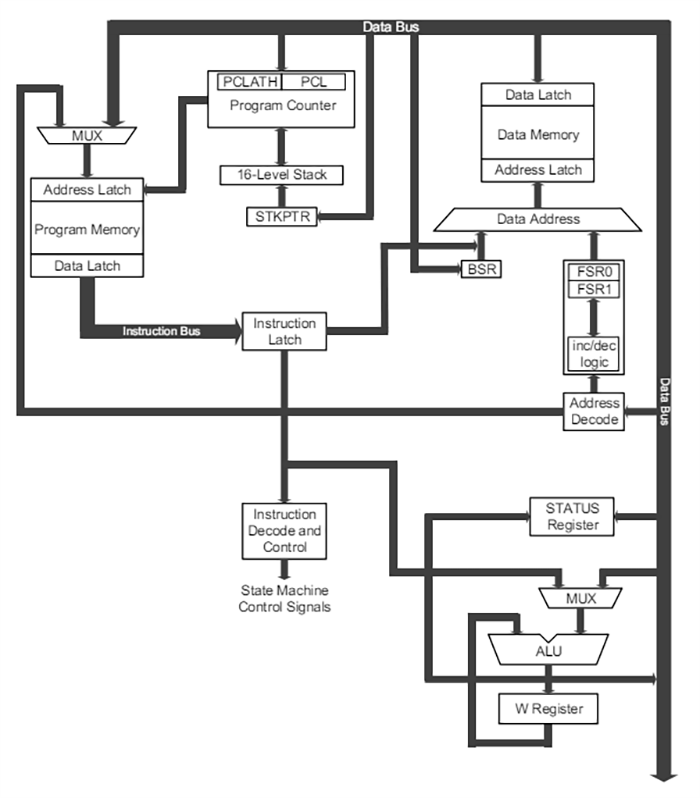

コア・データ・パス図
