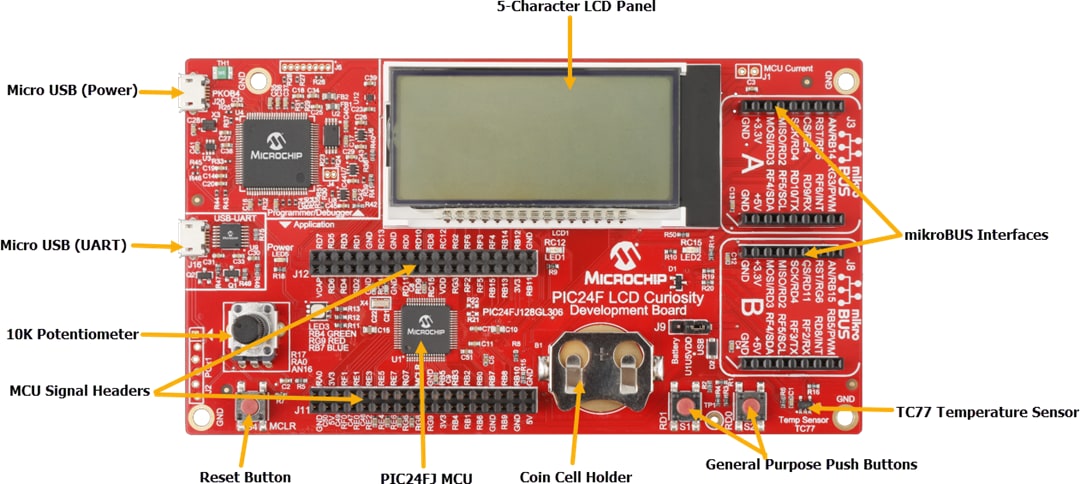

Microchip Technology PIC24F LCD Curiosity開発ボード (DM240017)

Microchip Technology PIC24F LCD Curiosity開発ボード（DM240017）は、完全に集積された開発プラットフォームで、集積LCDコントローラが搭載されているPIC24Fマイクロコントローラに基づいています。DM240017 は、セグメント化されたLCDインターフェイス、および低消費電力PIC24F MCUのさまざまな機能の探索を促進します。この開発ボードは、Microchip MPLAB® X IDEおよびMPLAB Code Configurator (MCC) の利点をすべて取り入れるためにゼロから設計されており、集積プログラマ/デバッガが搭載されています。また、ハードウェアの追加が不要で、プロトタイプ作成工程を簡素化できます。

PIC24F LCD Curiosity開発ボードは、PIC24F MCUの電力を活用する上で最適なプラットフォームです。ボードのレイアウトと外部接続は、コア独立周辺機器（CIP）への比類のないアクセスを実現します。オンチップCIPによってさまざまなシステム機能を単一のMCUに集積できるため、設計が簡素化されシステムの消費電力とBOMコストが低く抑えられます。

DM240017を使用すると、ユーザーは省電力モードを探索してデバイスの電流を測定できます。省電力モードでセグメント化されたLCDガラスをシームレスに駆動できるため、消費電力を削減できます。新しいLCDコアに依存しないアニメーション機能が搭載されており、ユーザーはMCUが省電力モードでありながら表示されるアニメーションが生き生きと動くように視覚化できます。このボードは、二次ボタン型電池でのVBAT機能の探索も促進します。

セキュリティは、Flash OTP by ICSP™ Write Inhibit and CodeGuard™フラッシュ保護スキーム、およびATECC608 CryptoAuthentication™チップを特徴とするSecure 4 clickboard™のようなオンチップ保管セキュア保護機能を使用することでIoT設計に簡単に搭載できます。

特徴

128Kbyteフラッシュ、8Kbyte RAM、最大256セグメントが備わったPIC24FJ128GL306 16ビット対応マイクロコントローラ
PICkit™オンボード（PKOB）回路には、基本的なプログラミング/デバッギング機能を実装
バックライト付きオンボード5文字LCDパネル（8共通、56セグメント）
MCLRリセットボタンと2つの汎用プッシュボタン
赤/緑/青（RGB）LEDと2つの汎用LEDインジケータ
TC77デジタル温度センサー
10kのポテンショメータ
RTCCの768kHz二次発振器（SOSC）

マイクロコントローラのI/Oピンにアクセスするためのヘッダ
電源
- USB電源
- 二次ボタン型電池を用いたVBATエミュレーション回路
- デバイスの電流消費を測定するための試験ポイント
USBホスト/PCとインターフェイス接続するためのMCP2221A USB-UARTシリアル通信ブリッジ
- 注: USB-UARTコネクタはボードに電力を供給しません
MikroElektronicaのさまざまなアドオンクリックボードをサポートするmikroBUS™インフラ（ハードウェア探索用）
