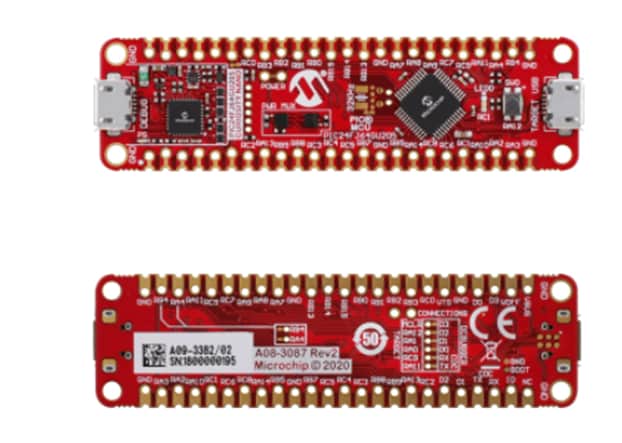

Microchip Technology PIC24FJ64GU205 Curiosity Nanoボード（EV10K72A）

Microchip Technology PIC24FJ64GU205 Curiosity Nanoボード（EV10K72A）は、PIC24FJ「GP2/GU2」ファミリの低消費電力マイクロコントローラ（MCU）を評価するための費用対効果の高いハードウェアプラットフォームです。このボードにはPIC24FJ64GU205が搭載されており、64KBのECCフラッシュ、8KBのRAM、12ビット/400Ksps ADC、3つのアナログコンパレータ、および複数のコア独立周辺機器（CIP）とフルスピードUSB 2.0ホスト/デバイス/OTGを提供します。PIC24FJ64GU205 MCUは、完全なRAMコンテンツを保持しながら、最低数百nAまでのスリープ電流を供給します。MCUは、センサノード、IoT、ポータブルアプリケーションでのバッテリ寿命の延長に最適です。

Microchip PIC24FJ64GU205 Curiosity Nanoボードを使用すると、迅速なプロトタイピングを目的とするPIC24FJ64GU205のすべての機能に簡単にアクセスできます。NanoボードにはターゲットUSBコネクタがあり、PIC24FJ64GU205 MCUで使用できる統合USB周辺機器を使用してUSBデバイス・アプリケーションを開発できます。MPLAB® X統合開発環境（IDE）およびMPLAB®コードコンフィグレータ（MCC）開発フレームワークによってサポートされています。

Curiosity Nano開発ボードには、プログラミングとデバッギング用のオンボードNanoデバッガが搭載されており、PIC24FJ64GU205のプログラミングに外付けツールは必要ありません。

特徴

PIC24FJ64GU205での統合USB周辺機器を使用した、USBデバイス・アプリケーションの開発を目的としたターゲットUSBコネクタ
オンボード・デバッガ
- MPLAB X IDEでのボード識別
- 電力/ステータスLED（緑色）1個
- プログラミングとデバッギング
- 仮想COMポート（CDC）
- ロジックアナライザ（DGI GPIO）１個

48ピンTQFPパッケージで64KBのECCフラッシュと8KBのRAMを搭載したPIC24FJ64GU205
ユーザLED（黄色）1個
メカニカルユーザースイッチ1個
USB給電式
- 調整可能なターゲット電圧
- オンボードデバッガによって制御されるMIC5353 LDOレギュレータ
- 出力電圧: 1.8～3.6V
- 500mAの最大出力電流（周囲温度と出力電圧によって制限）
