Microchip Technology SAM E54 Xplained Pro評価キット
Microchip Technology SAM E54 Xplained Pro評価キットは、ATSAME54P20A 32-ビットArm® Cortex®-M4Fマイクロコントローラを評価、実店するために設計されたパワフルなハードウェアプラットフォームです Studio統合開発プラットフォームが対応しているSAM E54Xplainedキットは、ATSAME54P20Aの機能への簡単なアクセスを提供しており、デバイスをカスタムデザインに統合する方法について説明しています。
AM E54 Xplained Pro評価キットは、オンボード 組込デバッガが含まれており、ATSAME54P20A MCUのプログラミングやデバッギングに外付けツールを必要とします。この評価キットには、幅広い種類の機能への簡単なアクセスを許可し、SAM E54 周辺機器を提供します。この AM E54 Xplained Pro評価キットは、IAR Embedded Workbench®および QTouch®
などの Atmel Studio、 Atmel STARTやその他の人気ツールチェーンが対応しています。
特徴
- 搭載ATSAME54P20A 32ビット Arm Cortex-M4Fマイクロコントローラ
- 機械リセットボタン1個
- 機械プログラマブルボタン1個
- 1つのQTouch®PTBボタン
- 1つの黄色のユーザLED
- 256Mb QSPIフラッシュ
- ATECC508 CryptoAuthentication™デバイス
- AT24MAC402シリアルEEPROMとEUI-48 ™ MACアドレス
- イーサネット
- 内蔵マグネティックスRJ45コネクタ
- KSZ8091RNA PHY
- 10BASE-T/100ベースTX IEE 802.3準拠のイーサネットトランシーバ
- SD/SDIOカードコネクタ
- パラレルキャプチャコントローラヘッダ（ArduCAM互換）
- CANコネクタ
- バックアップ用スーパーコンデンサ
- 32.768kHzの水晶
- 12MHzクリスタル
- USBインターフェース、ホストとデバイス
- 3つのXplained Pro拡張ヘッダ
- 10ピンCortex® デバッグコネクタ、SWD付き
- 20ピンCortexデバッグ+EMTコネクタ、SWDおよび4ビットトレース付き
- 組込デバッガ
- Atmel Studioでのボード認識用自動ID
- 1つの黄色のステータスLED
- 1つの緑色のボードパワーLED
- スコープの情報など複合データタイプのシンボリックデバッグ
- 電力測定などのプログラミングとデバッギング
- データ・ゲートウェイ・インターフェイス: SPI、I2C、4つのGPIO
- 仮想COMポート（CDC）
- 組み込み電流測定回路（XAM）
- ATSAME54P20Aおよび/または周辺機器の消費電力測定
- 100nA～400mAの電流を測定
- Microchip Data Visualizerで表示されているデータ電流測定
- USB給電式
- Atmel STARTでのアプリケーション用例で対応
ビデオ
評価対象デバイス
Microchip Technology SAM D5/E5 32-bit Arm Cortex-M4F MCUs
広範接続インターフェイス、パワフルな性能と堅牢なハードウェアベースのセキュリティを提供します。
Related Development Tools
Microchip Technology 32ビット対応SAM MCU開発ツール
開発ボードと評価ボードは 、プロトタイピングの加速と市場投入までの時間短縮に役立ちます。

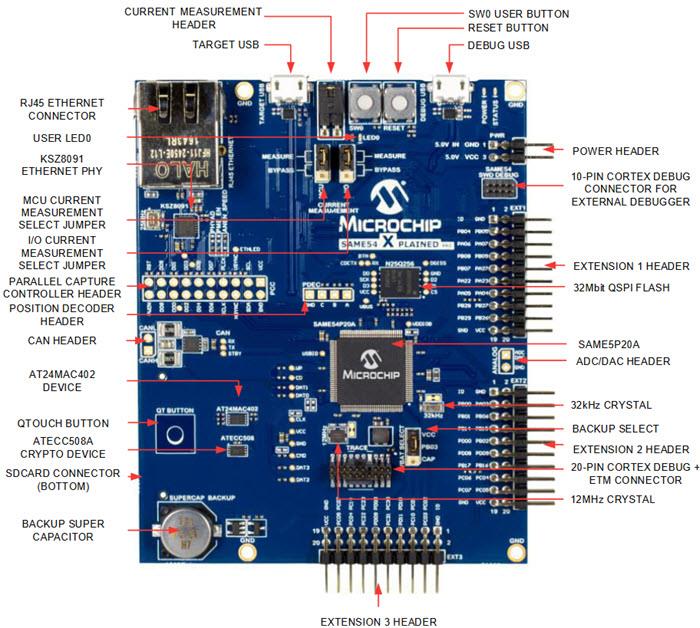

基板レイアウト
