Microsemi / Microchip ZL402xクロックファンアウトバッファ
Microsemi / Microchip ZL402xクロックファンアウトバッファには、低電圧ポジティブ・エミッタ結合ロジック(LVPECL)または低電圧差動信号(LVDS)出力タイプの、6通りのファンアウトの組み合わせがあります。これらのクロックファンアウトバッファは、miClockおよびmiSmartバリアントに分類されます。ZL402xクロックバッファは、異なる周波数範囲のために低スキューと超低付加ジッタを備えています。ZL402xクロックバッファをmiClockSynth™シンセサイザと組み合わせると、簡素化された信頼性の高い低コストの完全なクロックツリーを作成できます。ZL402xクロックバッファは、LVPECL、LVDS、高速電流ステアリング/ロジック(HCSL)を始めとするさまざまな入力および出力構成があります。これらのクロックバッファによって、低電圧相補型金属酸化膜半導体(LVCMOS)にシリアルポートインターフェイスと整数分周器が追加されます。ZL402xクロックバッファは、-40ºC~85ºCの温度範囲で動作します。
特徴
- miClockBuffers:
- クロックレート最大750MHz
- 6つのファンアウトコンビネーション1:2、1:4、1:6、1:8、2:6、2:8
- 内部または外部入力終端が備わっているデバイス向けLVPECL、LVDS、CML、HCSLまたはLVCMOS入力
- LVPECL出力またはLVDS出力
- 超低付加ジッタ(最低39fs RMS)
- miSmartBuffers:
- マルチフォーマットI/Oおよび出力ごとの分周器が備わった、3、6、または10の出力プログラマブルファンアウトバッファを提供
- LVCMOS出力形式
- 動作温度範囲: -40ºC~85ºC
- SMD/SMTマウント形式
アプリケーション
- 多種多様な機器でのクロック信号ファンアウト、フォーマット変換、周波数変換、周波数分割、スキュー調整
- プロセッサ、ネットワーク処理ユニット(NPU)、フィールド・プログラマブル・ゲート・アレイ(FPGA)、10G CDR
- 高速ADCおよびDAC、PCIeインターフェイスデバイス、イーサネットスイッチ、PHY
- 光学、光伝送ネットワーク(OTN)、同期光ネットワーク(SONET)、同期デジタル階層(SDH)を対象としたクロックツリー
- 波長分割多重(WDM)、ストレージ、ネットワーキング、放送用ビデオのアプリケーション

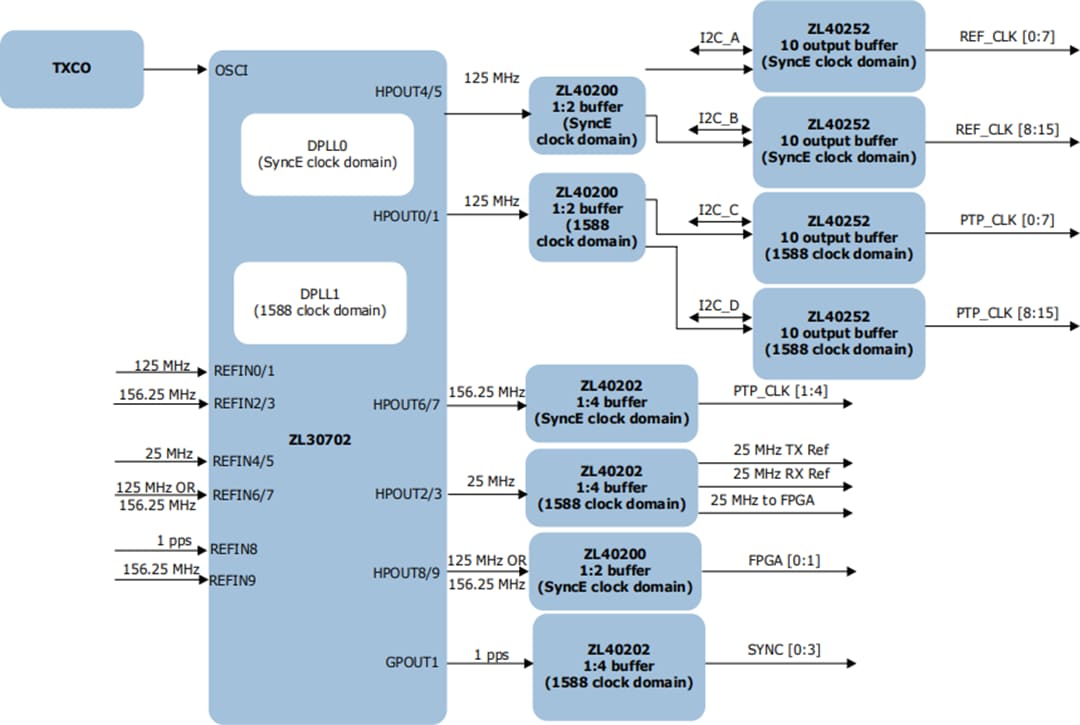

IEEE 1588/Synceクロックツリー
公開: 2017-06-13
| 更新済み: 2022-04-11
