Microchip RN-131 802.11 b/g無線LANモジュール＆評価ボードMicrochip RN-131 802.11 b/g無線LANモジュールは、スタンドアロン型組み込み無線802.11 b/gネットワーキング・モジュールで、2.4GHzの無線、プロセッサ、TCP/IPスタック、リアルタイム・クロック、暗号化アクセラレータ、パワー・マネジメント、アナログ・センサ・インターフェイスが内蔵されています。小型フォーム・ファクターで極めて低い消費電力のRN-131モジュールは、資産監視、GPS追跡、バッテリ・センサなどのモバイル・ワイヤレス領域での用途に最適です。 モジュールは、ソフトウェアを使用してプリインストールされており、統合を簡素化してアプリケーション開発を最小限度に抑えます。最も単純な構成では、無線データ接続を確立するためにハードウェアで必要になるのは、4種類の接続 (PWR、TX、RX、GND) のみです。これに加えて、このセンサ・インターフェイスでは、追加ハードウェアなしで温度、オーディオ、モーション、加速度、その他のアナログ・データを提供します。モジュールは、簡単なASCIIコマンド言語によってプログラムと制御が行われます。RN-131モジュールは設定が終わると、スキャニングを開始してアクセス・ポイントを見つけ、どのようなWi-Fiネットワーク上でも関連付け、認証、接続を行うことができます。RN-131-PICtail、RN-131-EKの2種類の評価ボードもご提供しています。 |
|||||||||||||
|
|||||||||||||
|
共通の特徴
RN-131-EVALの機能
用途
RN-131の特徴
RN-131-PICTAILの特徴
|
|||||||||||||

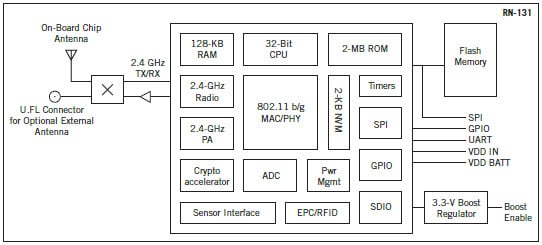

ブロック図 |
|||||||||||||
 RN-131-PICtail評価ボードRN-131-PICtail評価ボードは、機能を完備したスタンドアロン型無線LANアクセス・デバイスで、TCIP/IPスタックと関連アプリケーションが搭載されています。モジュールが設定されると、無線機能がWi-Fiネットワークに自動アクセスし、UART上でデータを送受信します。 RN-131-PICtail評価ボードは、Microchip Technology PIC18 Explorer開発ボードとシームレスに連携します。この評価ボードは、PIC18 ExplorerボードのPICtail™モジュラー・コネクタにプラグ接続し、PIC18ベースのマイクロコントローラ設計にワイヤレス機能を追加します。 RN-131-PICtail評価ボードなどの詳細を表示する Microchip PICtail™ WiFly無線モジュール評価ボード |
|||||||||||||

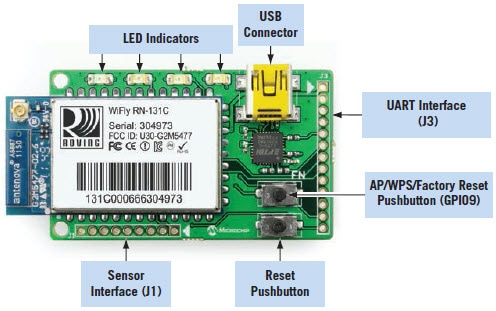

 RN-131-EK評価ボードRN-131-EK評価ボードには、ユーザーのコンピュータに接続する必要のあるハードウェアが同梱されています。このキットにはRN-131モジュールが、コネクタ、USBケーブル、バッテリ・パック、PCBトレースアンテナ、オンボード・チップ・アンテナ、U.FLコネクタと一緒に入っています。 |
|||||||||||||
 |
