Microchip RN-SRL 3V＆5VシリアルUARTドングル＆TTLブリッジ・ケーブル用USB

Microchip RN-SRL 3V＆5VシリアルUARTドングル用USBは、USB-シリアルTTLブリッジ・ボード・モジュール (PCBアセンブリ) です。USB変換が必要なTTLレベルのシリアル・インターフェイスを搭載したデバイスとすばやく簡単に相互接続する手段となるように設計されています。このオンボード・ブリッジ・コントローラは、PROLIFIC 64ビットPL2303HXD (3V)、FTDIのFT232R (5V) USB-シリアルUARTデバイスのいずれかで、関連性のあるUSB信号とプロトコルの要件を制御します。

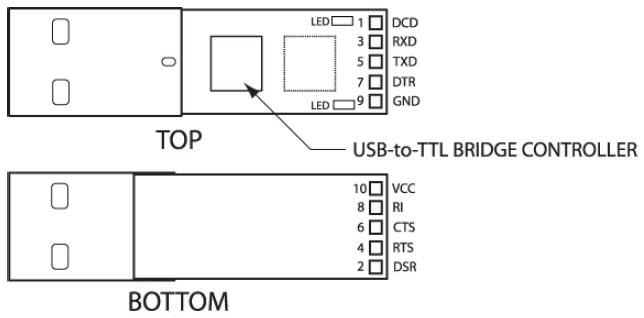

Microchip RN-SRL 3V＆5VシリアルUARTドングル用USBはそれぞれ、外部とのインターフェイスとして機能するUSB type-Aコネクタと、ワイヤのはんだ付けで相手側デバイスとつなげる必要のある小型フォーム・ファクターPCBの2種類の主要コンポーネントで構成されています。RoHS準拠のPCBアセンブリは、+3.3Vまたは+5Vの一定したTTL出力レベルで設定されています。Microchip RN-SRL USB-シリアルTTLブリッジ・ケーブルは、オーバーモールドUSB-Aオス・コネクタの黒または半透明をご用意しています。ケーブルの反対側はすぐに接続できる6本の導線 (錫めっきのリード線) になっています。ケーブルは最長6フィート (1.8m) で、仕上げに熱収縮処理を施してあります。

共通の特徴

USB-シリアルTTL変換/ブリッジングが可能
デバイス (マイクロコントローラ) のUARTまたはI/Oに接続
I/OはTX、RX、RTS、CTS、VCC、GND
USB 2.0のフルスピード互換
データフローをRTS/CTS、DSR/DTR、XON/XOFFで制御
ユーザー書き込み可能領域が割り当てられている内蔵EEPROM
PCBアセンブリはUSBバスで給電
外部ロジックにはUSBポートから+5Vまたは+3Vの電力を供給
ゼロコストで使用料無料のドライバと仮想COMポート・ソフトウェア
ドライバ (USBおよびDLLソフトウェア・インターフェイス) および仮想COMのサポート対象: W98、98SE、ME、Win2K、Win2003、WinXP、Win2008、WinXP-64、Win7、Win7-64、WinVista、WinVista64、WinXP-Embedded、WinCE v4.2、v5.0、v6.0、MAC OS8、OS9、OSX、Linux 2.4+
動作温度範囲: -40C～+85C

3VのシリアルUARTドングル機能用USB

プログラマブル・ボー・レート・ジェネレータはサポート用に設定可能
TTLレベルで75～12Mボーのデータ転送レート
5/6/7/8Dataビット、1/1.5/2Stopビット、None/Even/Odd/Mark/Spaceのパリティ設定をサポート
パリティ・エラー、フレーム・エラー、Serial Bread Detectionをサポート
設定可能な512バイトの双方向データ・バッファ、256バイトのout/256バイトのin、または128バイトのout/384バイトのin
デバイスの起動設定向けのオンチップ・ワンタイム・プログラミングROM
オンチップのUSB1.1トランシーバ、5V->3.3Vのレギュレータ

5VのシリアルUARTドングル機能用USB

TTLレベルで300～3Mボーのデータ転送レート
7/8Dataビット、1/2Stopビット、None/Even/Odd/Mark/Spaceのパリティ設定をサポート
FTDIChip-ID™セキュリティ機能をサポート
工場出荷時設定で+5VのCMOSドライブ出力および5VのTTL安全入力
OHCI、UHCI、EHCIのホスト・コントローラ互換

部品番号	データシート	画像	説明
RN-SRL-PRO3V-DGL			3VのシリアルUARTドングル用USB
RN-SRL-PRO3V-BLK			黒のオーバーモールドUSB-シリアルTTLブリッジ・ケーブル、3Vドングル用
RN-SRL-PRO3V-CLR			半透明オーバーモールドUSB-シリアルTTLブリッジ・ケーブル、3Vドングル用
RN-SRL-FTD5V-DGL			5VのシリアルUARTドングル用USB
RN-SRL-FTD5V-BLK			黒のオーバーモールドUSB-シリアルTTLブリッジ・ケーブル、5Vドングル用
RN-SRL-FTD5V-CLR			半透明オーバーモールドUSB-シリアルTTLブリッジ・ケーブル、5Vドングル用
