Molex MX150™車載コネクタ

2～6 回路向け単列構成、および4、6、8、12、16、20、16回路ハイブリッド向け複列構成に対応

あらかじめ組み立てられた筐体、シール、TPAコンポーネントとマットシールコネクタを単体のアセンブリとして出荷

労働力とコスト削減を適用

保護マットシールキャップ（標準コネクタ）

電線密閉インターフェースに対する張力緩和を保護、安全に保持、提供

USCAR-20 (FCLT) / USCAR-2 Rev 4 / USCAR-21に準拠

クラス3温度でオンエンジン、高振動、フード下とシャーシ下の環境での用途向け

高温熱可塑性の筐体

クラス3（-40〜+125°C）動作環境に対する耐性

パネル取り付け用ガスケットシール

IP6K7およびIP6K9K密閉要件に適合

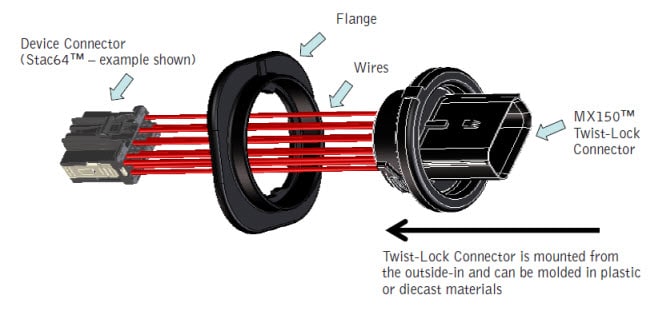

聴覚、触覚、視覚フィードバックでのツイストロックラッチ設計

アセンブリでの信頼性の高い嵌合とロックを保証追加の留め具の必要性を排除

M3グリップ端子にはISOワイヤサイズあり、0.35と0.50mm²

小型電線サイズにより最適な密閉性能を提供し、乗物の軽量化に貢献

中電力（14～22AWG電線）アプリケーション向けに高性能コネクタを提供

数多くのハーネスメーカーが開発した既存のMX150™密閉コネクタシステムフィールドサービスツールを活用

追加の工具費用をなくし、コスト効率性を提供

削減されたパッケージサイズ対USCAR 1.50mmの同等製品; メスのレセプタクルは52%小型; オスのインラインコネクタは28%小型化

従来のUSCAR 1.50mmコネクタから全体で37%の省スペースを達成

レセプタクル筐体の中に統合型端子位置決め保証（TPA)ロックを成形

クリンプ端子リードが正しくコネクタにロックされていることを保証。TPAは最終的なロック位置とコネクタシステムに装着されず、端末がロックされていない場合はラッチされません。 適用されるコスト削減を提供します。

一体型ロックラッチ

コネクタのポジティブな嵌合と適切なラッチを確認

コネクタ位置決め保証（CPA）オプションを利用可能

安全なラッチ; CPAが最終ロック位置に装着されず、端末がロックされていない場合はコネクタシステムは、ラッチされません

人間工学設計を用いた拡大されたプッシュ表面

便利な嵌合と抜去 USCAR-25準拠

カスタムクリップスロットで2回路バージョンを利用可能; 3および4回路のバージョンが続く

設計上の柔軟性を提供

4つの分極オプション: 黒、ナチュラル、グレー、ダークグレー

視覚的に迅速なインストールを促進

組み立て時や追加の留め具の必要性を排除し、信頼性の高い嵌合とロックを保証

一体型リングシールは、業界標準の密封要件に適合

実績のある界面密閉技術が信頼性の高い密閉を促進

42.00mm(1.65")パススルーホールを用いた外付け設計が、バルクヘッドコネクタをモジュールに押し戻す可能性を排除

改善された高圧スプレー能力、およびモジュール内外への簡単なアクセスが可能

高温熱可塑性の筐体

クラス3（-40〜+125°C）動作環境への耐性能力

密封ジオメトリがスプレーシールドを一体化

IP6K7およびIP6K9K密閉性能要件への適合が必要

端子位置固定機構（TPA）

端子が完全に備え付けられ、嵌合中にはずれないことを保証

端子位置固定機構（TPA）プローブホール

シンプルな端末保守を可能にします

4つの分極オプション

新しい、USCAR承認のカラーパレット（黒と3シェードの灰色）を満たす、4つのディスクリート機械およびビジュアルオプションを提供
