Murata Power Solutions DMR35デジタルパネルメータ―
Murata Power Solutions DMR35デジタルパネルメーターは、高精度のDC電流または電圧計測を実行し、高速作動21セグメントの棒グラフによる視認性の高い3.5桁ディスプレイ（一部の範囲による）が特徴です。このグラフは、急速に変化する測定値を便利に表示するのに役立ちます。リアアクセス式DIPスイッチを使用すると、計測範囲とディスプレイの明るさを選択できます。これらのメータは、外部9VDC～32VDC電源経由で給電され、0.8%の測定精度を実現しています。この測定入力は、±48Vのコモンモード入力範囲を提供しており、広範なアプリケーションでのメータの使用を簡素化しています。
Murata Power Solutions DMR35デジタルパネルメーターには、付属のネジを使用して丸穴に実装できる頑丈なポリカーボネート筐体があります。これらの装置は、一般的に利用可能な数多くのアナログ移動メーターの機械式ドロップイン置換品として設計されています。この装置は、明るさを調整できる明るい0.45インチ（11.4mm）LEDディスプレイが特徴です。DMR35シリーズは、ディスプレイパネル、研究所計測機器、工場オートメーション、現場のライン、商用および工業用レトロフィッティング・アプリケーションでの使用に最適です。
特徴
- 共通
- 9VDC～32VDCの外部電源で動作
- 明るい0.45インチ（11.4mm）LEDディスプレイ、調整可能な輝度
- 選択した範囲に応じて最大3½桁までを測定
- 21セグメントの棒グラフの表示スケール
- 計測精度0.8%
- 選択可能な計測範囲
- ユニポーラおよびバイポーラ計測オプション
- 広いコモンモード入力範囲（±48V）
- 2年間限定保証
- DMR35-ACA
- AC電流のフルスケール測定
- 100VAC~264VAC電源
- DMR35-ACV
- 120VACで15mAの電力消費
- DMR35-DCA
- 精密内部シャント抵抗器
- DMR35-DCA3
- 業界スタンダードの外付け50mV出力シャント抵抗器で作動
- DMR35-DCV
- 1MΩの入力インピーダンス
- DMR35-DCxA
- 負担が小さい電圧内部シャント抵抗器
アプリケーション
- 研究所計測器
- ファクトリーオートメーション
- 現場ライン
- 商業および工業レトロフィット
- 表示パネル
製品セレクション
ビデオ

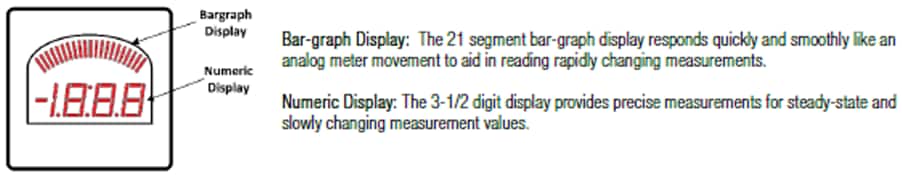

フロント・パネル
リアパネルと接続
ブロック図 - 電流メータ
ブロック図 - 電圧計
