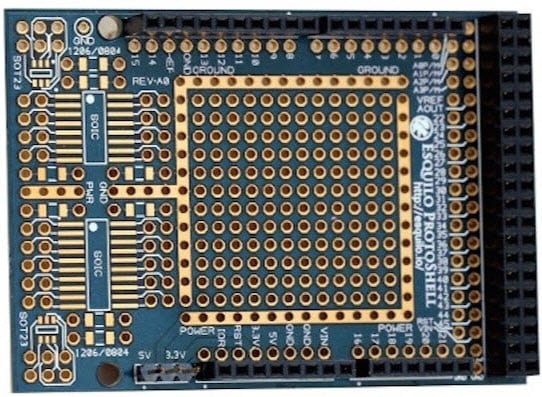

Esquilo ProtoShell®の詳細

Murata SN8000 Wi-Fiモジュール

Murata SN8000 Wi-Fiモジュールは、認証取得済2.4GHz IEEE 802.11b/g/n Wi-Fiモジュールで、Broadcom BCM43362チップセットに基づいています。 SN8000は、屋内と屋外センサ、制御アプリケーションにフィットするように設計されています。 Wi-Fi IC、RFフロントエンド、温度補償水晶（TCXO）、オンボードアンテナが統合されています。このモジュールの寸法は24 x 11.4 x 1.9 mmです。SN8000は、STM32 ARM Cortex M3ファミリとM4ファミリのより低い消費電力、低コストのマイクロコントローラプラットフォームに対応するために、Broadcom WICED SDKソフトウェアで有効になります。 SN8000モジュールは、クラウドサービスのある/なしに関わらず、ホームオートメーション、産業用制御、スマートエネルギー、医療およびヘルスケアアプリケーションに最適です。また、2.4GHz Wi-Fi 802.11b/g/n開発キットは、SN8000ピン向けのオプションのOTA機能テストポイント用にSTM32 MCUシリアルフラッシュ（8Mビット）を対象としたUSB-JTAGおよびUSBシリアルインターフェースに対応している、SN8000 Wi-FiモジュールSTM32F205RF MCU Mini-USBコネクタとして利用可能および機能します。

特徴

2.4GHz IEEE 802.11b/g/n 無線技術
チップ: Broadcom BCM43362
寸法: 24.0x11.4x1.9 mm
パッケージ: LGA
アンテナ構成: オンボードアンテナまたはU.FLコネクタ
送信電力: +18 dBm
最大受信感度: -96dbm @ b mode/11Mb/s
ホストインターフェース: SDIO、SPI
動作温度範囲: -40°C～85°C
ROHS準拠
FCC/IC認証: CE準拠

アプリケーション

ホームオートメーション
家庭用エネルギー管理システム
スマート家電
産業用制御およびモニタリング

ブロック図

製品詳細を表示

Murata SN8000開発キット

Murata SN8000開発キットは、ワイヤレスIPネットワーク製品の評価と開発に対応しています。評価ボードの内容は、SN8000 SDIOアダプタ、リボンケーブル、mini-USBケーブル、インストールパッケージ、ユーザーガイドです。 SDIOアダプタには、SN8000モジュールとリボンケーブルコネクタが搭載されています。この評価ボードには、STM32F205RGマイクロコントローラ、デュアルチャンネルUSB-UART/USB-JTAGインターフェースIC、リボンケーブルコネクタ、SDIOソケットが搭載されています。

SN8000 EVKの目的:

デュアルAP/STAモードの動作を実演します。プリロードされているファームウェアは、指定したAPへのWi-Fi接続の構成を目的として、ウェブベースのインターフェースに対応しています。
Broadcom WICEDアーキテクチャを使用したIP対応Wi-Fiシステムを設計するための、ソフトウェア開発プラットフォームとして機能します。

関連製品:

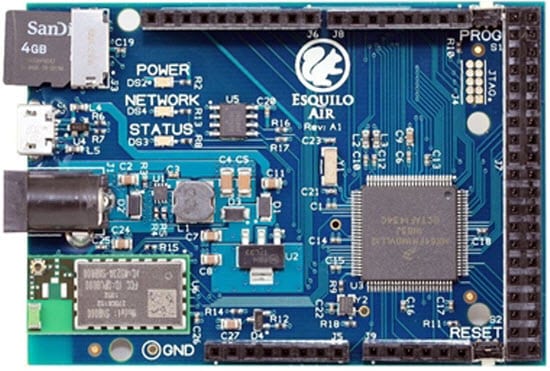

Esquilo Airは、お客様の手元にあるシステムにおける、完全なIoT開発システムです。 Murata SN8000 Wi-Fiモジュールは、Esquiloエアハードウェア内に構築されています。
