Nisshinbo NL601xオペアンプ
Nisshinbo Micro Devices NL601xオペアンプは、低オフセット電圧（最大10μV）と温度によるゼロドリフト（最大0.05μV/℃）を特長としています。シングルおよびデュアルのNL601xオペアンプは、レール・ツー・レール入力とレール・ツー・レール出力を供給し、レールから50mVの範囲で振幅します。
Nisshinbo NL601xシリーズは、従来の相補入力段に関連するクロスオーバーなしで優れたCMRRを実現します。この設計により、差動直線性の劣化なしにアナログ-デジタルコンバータを駆動する優れた性能が実現します。
NL601xシリーズは、携帯電話やその他のワイヤレス機器から発生するRFノイズによる誤動作を低減する統合EMIフィルタを搭載しています。NL601xシリーズは、2.1Vから5.5Vの電源範囲で動作し、-40℃から+125℃の温度範囲に対応しています。NL6012は8ピンのVSPパッケージで提供されます。
特徴
- 低入力オフセット電圧（最大）：10μV
- 最大ゼロドリフト：0.05μV/℃
- 低供給電流（アンプあたり）
- NL6010/NL6011：17μA
- NL6012：15μA/ch
- レール・ツー・レール入力および出力
- 電源電圧範囲：2.1V～5.5V
- 入力バイアス電流：30pA
- 利得帯域幅：260kHz
- スルーレート：0.11V/μs
- 60nV/√Hz 等価入力雑音電圧
- 内蔵EMIフィルタ
- CMOSアーキテクチャ
- SOT-23-5-DC、SC-88A-DB、およびVSP-8-AFパッケージ
アプリケーション
- バッテリ駆動機器
- センサインターフェイス
- 温度センサ
- 電流検出アンプ
その他のリソース

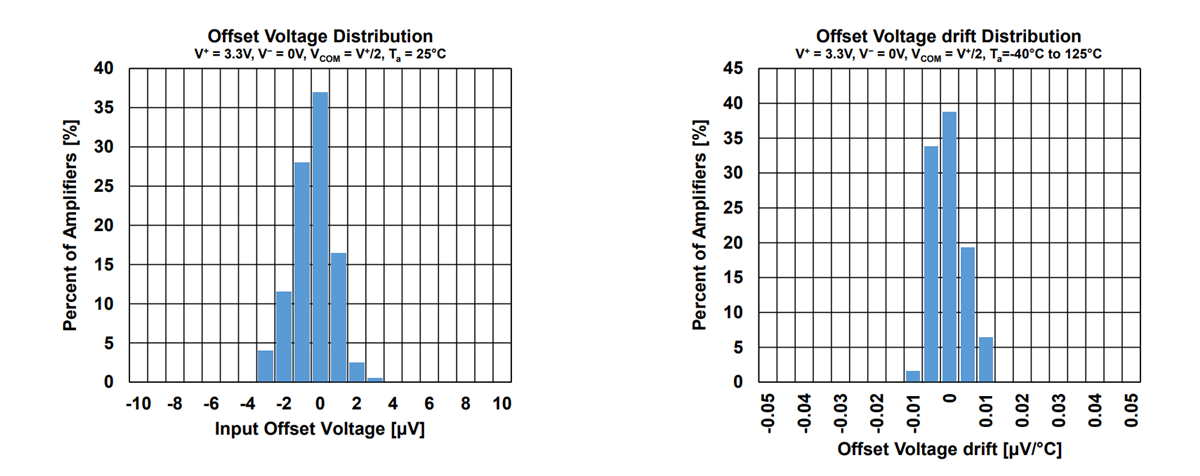

精度特性
ブロックダイアグラム
