NXP Semiconductors LPC540 32ビット・マイクロコントローラ
NXP Semiconductors LPC540 32ビット・マイクロコントローラには、180MHz Arm® Cortex®-M4コアが組み込まれており、電力効率に優れた独自のアーキテクチャ、高度HMI、柔軟性に富んだ通信周辺機器が搭載されており、次世代IoTアプリケーションを対象としたライルタイム・パフォーマンスを実現しています。クワッドSPIフラッシュ・インターフェイス、CAN、グラフィックLCD、FlexComm用の最大11チャンネルの柔軟性を特徴とするLPC540 MCUは、要件変更に適応できる機能を実現しています。このシリーズ内での互換性によってLPC540 MCUファミリは、処理能力の向上と高度周辺機器の柔軟性のさらなる向上を目的とした、シームレスな移行パスの実現が可能です。
LPC540 MCUは、SRAM最大360KB、クワッドSPIフラッシュ・インターフェイス、イーサネット・サポート、TFT LCDコントローラ、2つのCAN FDモジュールが禿頭です。同時に、機能の統合と電力効率のバランスを適切に保ち、100μA/ MHzのアクティブモード電流を達成しています。TFBGA100 LPC540マイクロコントローラは、TFBGA180、LQFP208、LQFP100パッケージで提供されており、設計の柔軟性を目的としています。
特徴
- 最大180MHzで実行できるArm Cortex-M4プロセッサ
- 浮動小数点ユニット（FPU）、メモリ保護ユニット（MPU）
- Arm Cortex-M4内蔵ネスティド・ベクター割り込みコントローラ（NVIC）
- ソースを選択できるマスク不可割込み（NMI）入力
- 360KBオンチップSRAM
- クアッドSPI Flashインターフェイス
- プログラムメモリの拡張用（SPIFI）
- 高速USBホスト
- フルスピードUSBホストとデバイスコントローラ
- イーサネットAVB
- LCDコントローラ
- スマートカード・インターフェイス
- SD/MMC
- CAN
- FD
- 外部メモリコントローラ（EMC）
- PDMマイク・インターフェイスおよびI2Sが搭載されたDMICサブシステム
- 5個の汎用タイマ
- SCTimer/PWM
- RTC/アラームタイマ
- マルチレート・タイマ（MRT）
- ウィンドウモード対応ウォッチドッグタイマー（WWDT）
- 10個の柔軟性の高いシリアル通信周辺機器（USART、SPI、I2S、I2Cインターフェイス)
- Secure Hash Algorithm（SHA）
- 12ビット5.0 Msamples/sec ADC
- 温度センサ
- 単電源1.71～3.6V
- パワーオンリセット（POR）
- 割り込みおよび強制リセット用に異なる閾値を備えたブラウンアウト検出（BOD）
- JTAGバウンダリ・スキャンをサポート
- 識別用の128ビット固有デバイスシリアル番号
- 動作温度範囲: -40°C～+105°C
- パッケージオプション:
- TFBGA180, TFBGA100, LQFP208, LQFP100
アプリケーション
- ビル制御とオートメーション
- 診断装置
- マルチノード/マルチプロトコル通信ハブ
- HMI/GUIアプリケーション
- データ収集、インフォテインメント/ナビゲーション
- テレマティクス/フリート管理

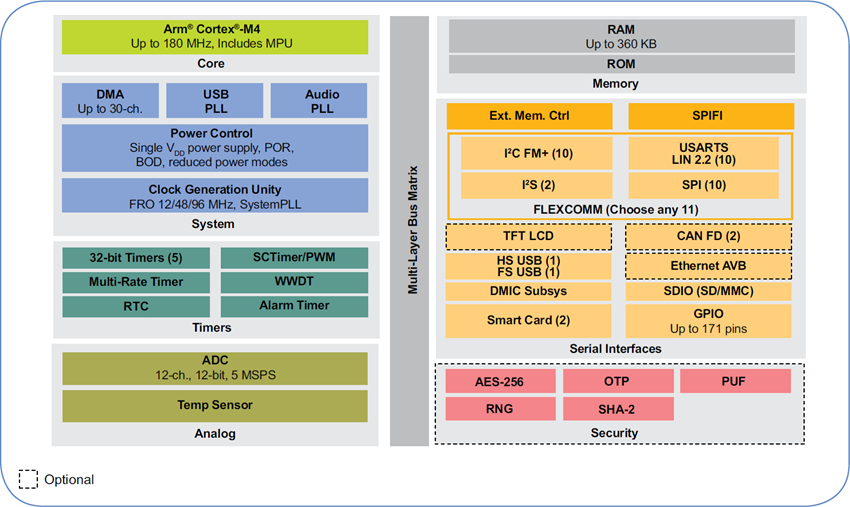

ブロック図
