NXP Semiconductors UJA116xA Mini HS-CANトランシーバ

NXP Semiconductors UJA116xA Mini HS-CANトランシーバは、HS-CANインターフェイスが搭載されている高度集積ソリューションで、小型リードレスHVSON14パッケージに格納されています。UJA116xAの型式は、ウォッチドッグ、オプションの外付け5Vセンサ電源、部分的なネットワーキング・サポートをはじめとするオプションを実現しています。

NXP UJA116xA Mini HS-CANトランシーバには、ISO 11898-2: 2016およびSAE J2284-1 to SAE J2284-5準拠のHS-CANトランシーバが搭載されています。また、集積5V低ドロップアウトレギュレータ電源（V1）とともに、マイクロコントローラおよびその他の最大100mAまでの負荷を対象とした最速5Mbit/sまでのCAN FDアクティブ通信も特徴です。UJA116xA SBCは、電流消費が非常に小さい待機モードとスリープモードでの動作が可能で、バス機能とローカルウェイクアップ機能が搭載されています。

特徴

  • HS-CANは、最速5Mbit/sまでのCAN FDアクティブ通信など、ISO 11898-2:2016およびSAE J2284-1 to SAE J2284-5に準拠しています。
  • パーシャル・ネットワーキングとCAN FDパッシブ・サポート（オプションの）
  • ISO 11898-6に準じた自律バスバイアス
  • 完全集積5V低ドロップアウトレギュレータで（出力電流能力100mA）
  • オフボードでの使用を目的とした保護型5Vセンサ電源の型式（オプションの）
  • 供給電流が極めて小さい待機モードとスリープモード
  • ウィンドウ、タイムアウト、自律モード搭載のウォッチドッグ、マイクロコントローラに依存しないクロック源
  • リモートおよびローカル・ウェイクアップ機能
  • シリアル・ペリフェラル・インターフェイス（SPIバス）経由のモード制御
  • 不揮発性メモリを使用した、選択された機能の簡単で安全な顧客プログラマブル構成
  • 2Vの最低バッテリ電圧までのマイクロコントローラRAM保持の対応
  • 自動光学的検査（AOI）機能が向上しており、熱抵抗が低いリードレスHVSON14パッケージ（3mm x 4.5mm）
  • UJA116x製品ファミリとの互換性があるハードウェアとソフトウェア
  • AEC-Q100 Rev-G規格に準拠した認定を取得済

アプリケーション

  • 日よけ制御モジュール
  • シートプリテンショナー
  • ギアシフト制御
  • タイヤ圧監視
  • ウィンドウとドア制御
  • ステアリング制御モジュール
  • HVAC環境制御

関連のあるボード

NXP Semiconductors UJA116xA評価ボード

さまざまなマイクロコントローラIOインターフェイス環境において、UJA116xAの機能評価に使用するように設計されています。

Learn MoreNXP Semiconductors UJA116xA評価ボード について View ProductsNXP Semiconductors UJA116xA評価ボード に関連

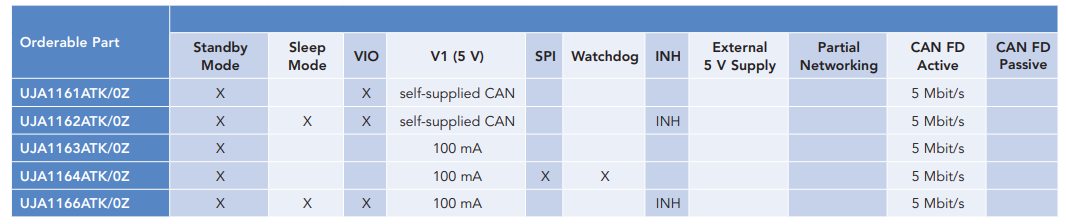

型式表

チャート - NXP Semiconductors UJA116xA Mini HS-CANトランシーバ

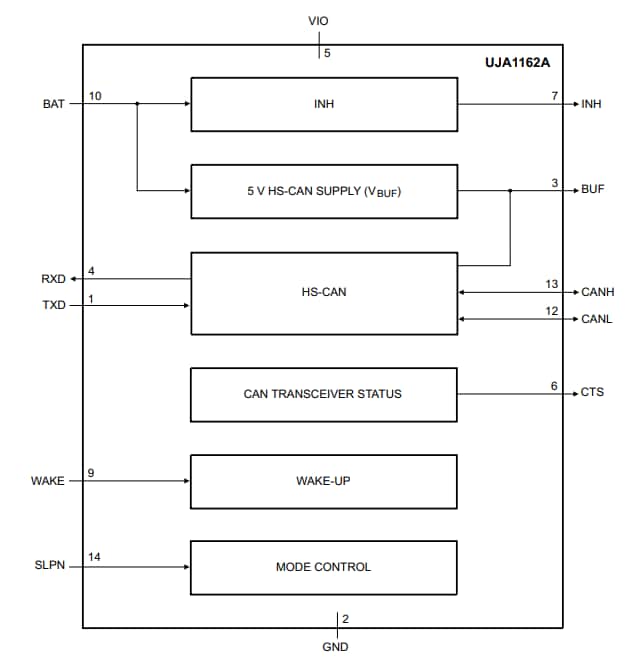

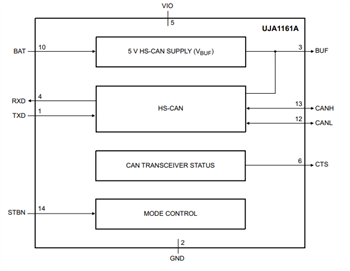

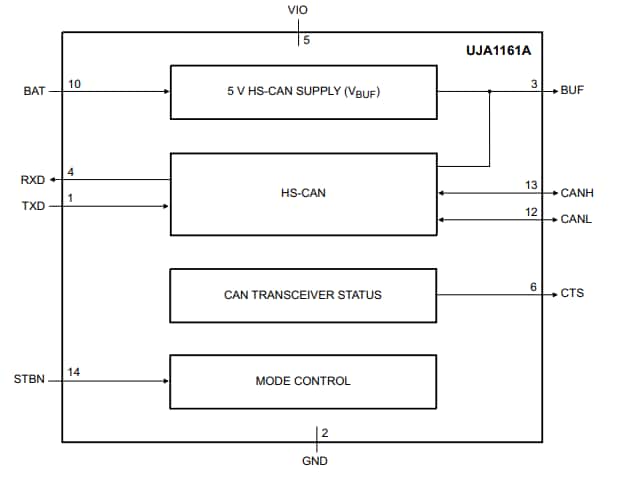

ブロック図

ブロック図 - NXP Semiconductors UJA116xA Mini HS-CANトランシーバ
ブロック図 - NXP Semiconductors UJA116xA Mini HS-CANトランシーバ
ブロック図 - NXP Semiconductors UJA116xA Mini HS-CANトランシーバ
ブロック図 - NXP Semiconductors UJA116xA Mini HS-CANトランシーバ
ブロック図 - NXP Semiconductors UJA116xA Mini HS-CANトランシーバ
View Results ( 11 ) Page
部品番号 データシート 説明
UJA1164ATK/0Z UJA1164ATK/0Z データシート CAN インタフェース IC Mini high-speed CAN system basis chip with Standby mode & watchdog
UJA1162ATK/0Z UJA1162ATK/0Z データシート CAN インタフェース IC Self-supplied high-speed CAN transceiver with Sleep mode
UJA1167ATK/0Z UJA1167ATK/0Z データシート CAN インタフェース IC Mini high-speed CAN system basis chip with Standby/Sleep modes & watchdog
UJA1163ATK/0Z UJA1163ATK/0Z データシート CAN インタフェース IC Mini high-speed CAN system basis chip with Standby mode
UJA1168ATK/0Z UJA1168ATK/0Z データシート CAN インタフェース IC Mini high-speed CAN system basis chip for partial networking
UJA1161ATK/0Z UJA1161ATK/0Z データシート CAN インタフェース IC Self-supplied high-speed CAN transceiver with Standby mode
UJA1166ATK/0Z UJA1166ATK/0Z データシート CAN インタフェース IC Self-supplied high-speed CAN transceiver with Sleep mode
UJA1167ATK/X/0Z UJA1167ATK/X/0Z データシート CAN インタフェース IC Mini high-speed CAN system basis chip with Standby/Sleep modes & watchdog
UJA1168ATK/F/0Z UJA1168ATK/F/0Z データシート CAN インタフェース IC Mini high-speed CAN system basis chip for partial networking
UJA1168ATK/X/0Z UJA1168ATK/X/0Z データシート CAN インタフェース IC Mini high-speed CAN system basis chip for partial networking
公開: 2021-06-21 | 更新済み: 2022-03-11
